西门子S7-200系列PLC高阶课程-5 定时中断

大家好，这节课我们来学习“定时中断”。在这之前，我们先来了解一下定时中断的定义：

了解了定义后，我们来编辑一个主程序：

第一步是”常开触点+沿指令”，实现启动1次即可的功能。

第二步是将100毫秒传给SMB34的存储地址（由事件号10决定）；并在中断指令中，指明事件号10的情况下，启动中断程序0；

第三步是开放中断。

为了方便比较，我们可以将两个不同的地址及事件分别写进去看一下：

我们在状态监控中看一下变量VW0和VW2的数值变化情况：

很明显，我们能够看到在同一时间，VW0的数值是VW2的两倍。

需要说明一下，就是我们用到了SMB34和35。这里的B指的是“字节”的意思。而对其赋值数，也是有范围的。这次我们用的分别是100和200，而其取值范围是从0-255，超出范围的值是不被接受的。

但是，当定时周期大于255毫秒时，该怎么办呢？这时，我们就可以用到定时器T32和T96，因为他们的计时周期的最大时长，是32767毫秒（32.767秒）。如下图所示，我们就可以实现1秒钟，执行一次定时中断的功能。

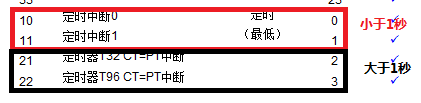

最后总结一下，就是关于定时中断，主要考量的是定时长短。在小于1秒的时候，可以不用定时器；而大于1秒时，就要用到定时器T32或T96，要注意事件号吗也中断指令中的数据相一致。
