拆一款光猫/路由器的适配器，自带1.5米电源线

前言

充电头网拿到了深圳市睿德电子实业有限公司推出的一款适配器，这款适配器支持宽电压输入，输出为9V1A，看起来是光猫或者路由器的适配器。其采用自带线缆设计，输出为5.5mmDC圆头，输出线长度约为1.5米。下面就带来这款适配器的拆解，看看内部的设计和用料。

睿德9W电源适配器外观

适配器经典的自带DC输出线缆，机身采用白色外壳两侧设有多道内凹槽，插脚端外壳凸起设计，整体很有特点。

适配器配备固定国标插脚，底部贴有适配器铭牌。

适配器铭牌特写

型号：RD0901000-C55-2GB

输入：100-240V~50/60

输出：9V1A

日期：20150508

制造商：深圳市睿德电子实业有限公司

适配器通过了CCC认证。

输出线缆与机身连接处做了抗弯折保护处理。

DC输出线缆端子特写。

测得适配器机身长度为65.9mm。

高度为30.17mm。

宽度为40.33mm。

线缆长度约为1.5米。

另外测得适配器重量约为100g。

睿德9W电源适配器拆解

看完了睿德这款适配器的外观展示，下面就进行拆解，看看内部设计和用料。

沿壳体接缝拆开外壳，适配器AC输入通过导线焊接连接供电。

外壳内部粘贴泡棉固定内部PCBA模块。

输入线通过焊接连接。

插脚粘贴麦拉片绝缘。

输入端导线通过焊接连接。

输出端导线也通过焊接连接。

PCBA模块长度约为59.38mm。

宽度约为34.06mm。

厚度约为22.65mm。

PCBA模块正面一览，左上角焊接保险丝，压敏电阻，NTC热敏电阻，整流二极管。下方焊接高压滤波电容和共模电感，右侧焊接变压器，整流二极管，滤波电容和滤波电感。

输入端焊接保险丝，压敏电阻，整流桥和高压滤波电容。

保险丝外套热缩管绝缘，规格为2A250V。

NTC热敏电阻来自时恒电子，型号5D7。

压敏电阻型号TVR10561，用于浪涌过电压保护。

四颗二极管组成桥式整流电路。

侧面焊接高压滤波电容，共模电感，蓝色Y电容和滤波电感。

高压滤波电容来自Econd米朗电子，规格为400V10μF。

共模电感采用方形磁芯绕制。

另一颗高压滤波电容来自micon明月光。

规格为400V22μF，总容量为32μF。

为昂宝OB3538供电的滤波电容来自明月光。

规格为50V10μF。

绿色涤纶电容用于RCD吸收电路。

变压器缠绕胶带绝缘，次级采用多层绝缘线。

蓝色插件Y电容特写。

输出侧焊接滤波电感，滤波电容和整流二极管。

整流二极管型号SR360，是一颗3A60V的肖特基二极管。

两颗输出滤波电容来自Econd米朗电子，规格为16V680μF。

输出滤波电感采用双色漆包线绕制，内部涂胶固定。

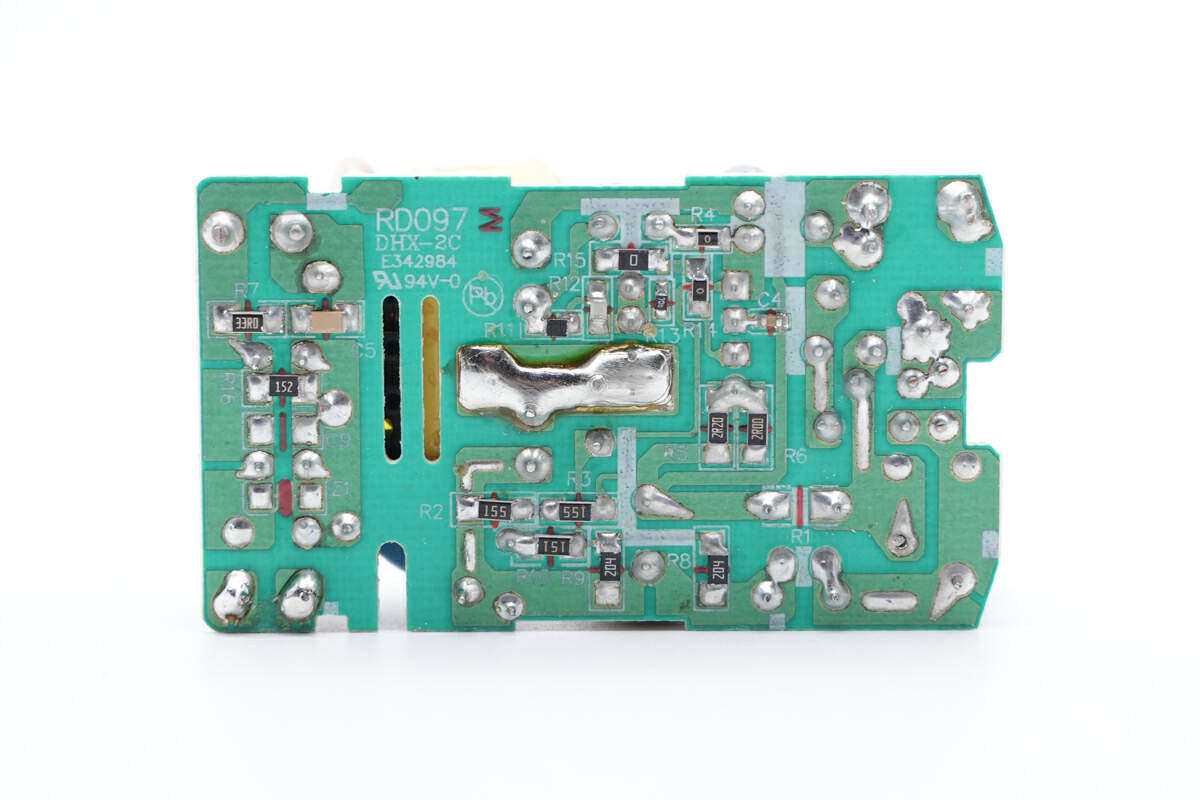

全部拆解一览，来张全家福。

充电头网拆解总结
