铝外壳+隔离驱动！NEC AD8L 7.5W 100V 球泡灯拆解测评并改造

4只，铝外壳。

3只LDA8L（暖光）、1只LDA8N（白光）

借用坛友的图。看LDA8N（白光）的参数，这款球泡灯属于A60（直径60mm）系列，100V输入电压，E26灯头，7.5W，550lm。光效73.3lm/W，CRI大于70。

球泡灯与7W车铝球泡灯对比一下个头，NEC的要小些。

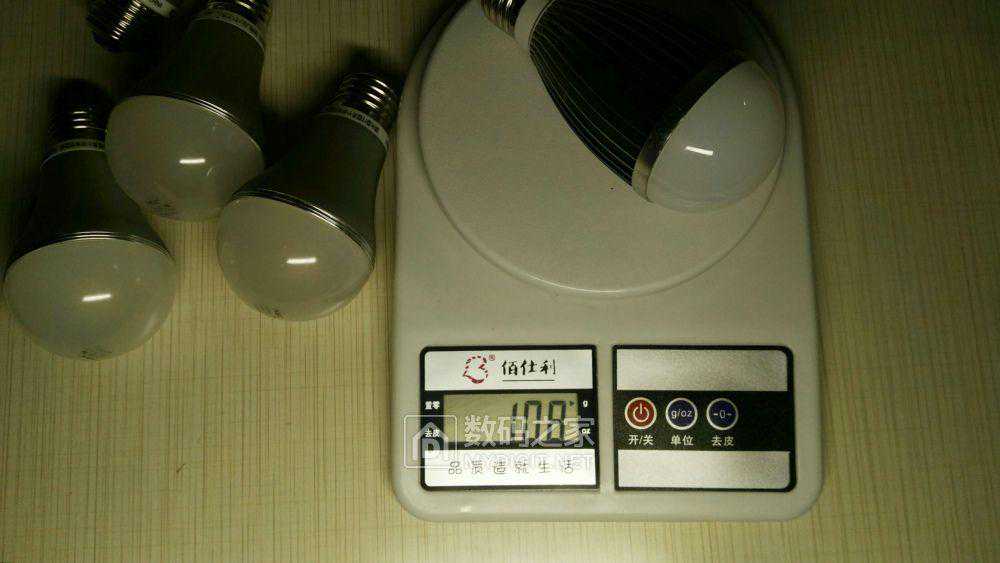

7W车铝球泡灯108克

NEC球泡灯116克，重量上重些。

GE的球泡灯，来测试一下AC110V220V条件下的功率。

自制150W环牛变压器（），AC110V输入，功率5.79W。

AC220V输入，功率5.62W。功率稍低一些。。。

来个美的的

AC110V输入，2.76W。

AC220V输入，2.76W。功率差不多。

NEC的，AC110V输入，8.05W。

都点起来老化

手机拍一下看看有无频闪：

未可见频闪

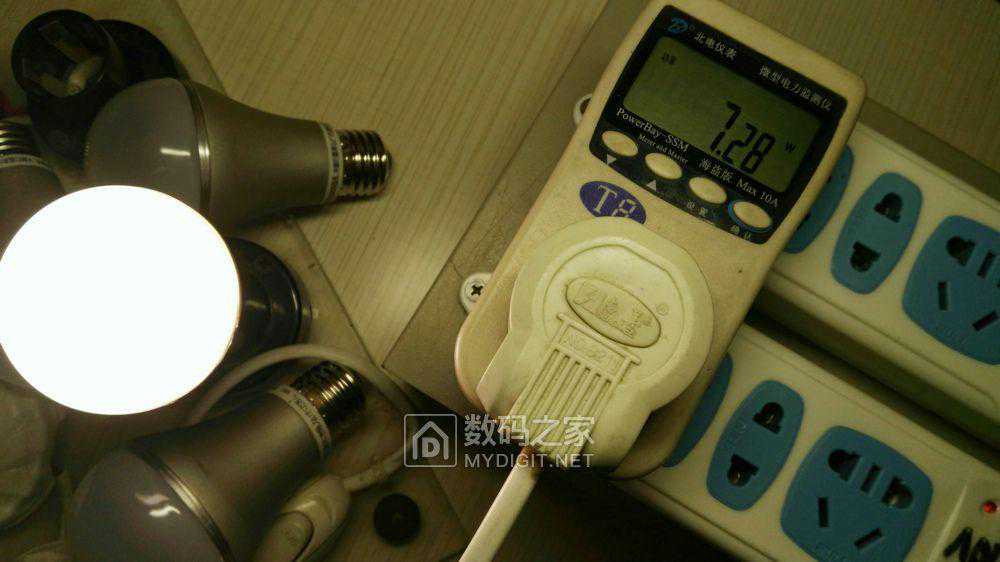

稳定功率7.28W

随机拿了一只来拆解

先测量一下外径60mm

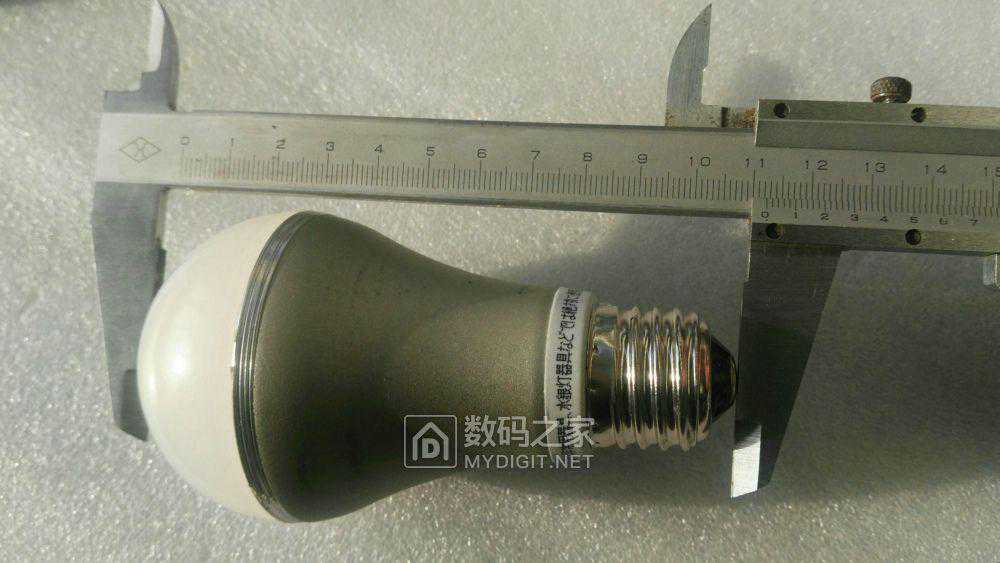

长度112.Xmm

撬开灯罩（四周都是胶，耐心点就可以。暴力可能损坏。。。）

灯罩口边沿开口，卡扣设计。

7颗灯珠

单颗灯珠里边有3颗芯片并联

金属灯头磁石不吸

“尾钉”这里上锡焊接的，增加可靠性。

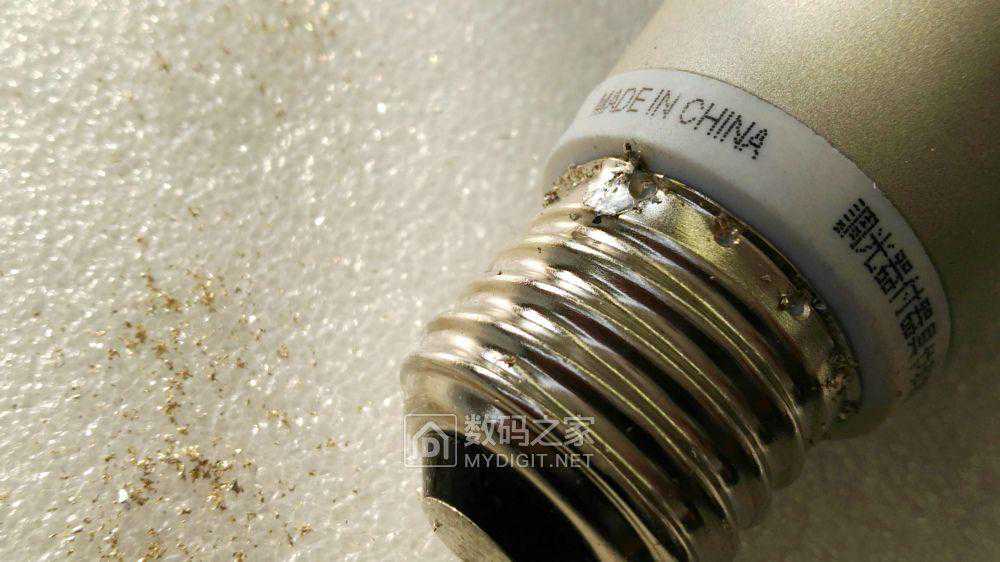

1.7mm钻头打磨金属灯头上的点（凹坑），才发现内部是黄铜的，表面镀镍处理。

电源另一根输入线而是焊接的，比直接压接接触的可靠。

拧下金属灯头

焊下另一根线，就可以完整的拿下金属灯头了。

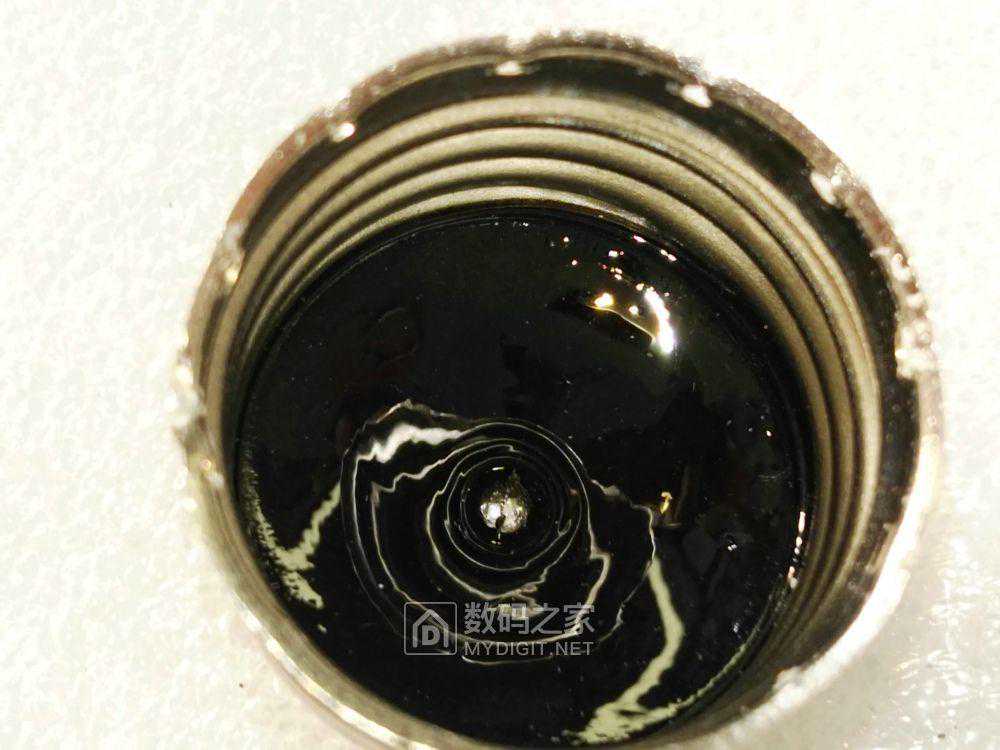

金属灯头内部黑色的绝缘层

如果要拆里边的驱动电源，还得从拆灯板入手。灯板背面的导热硅脂是钢网/网版印刷的，优点是作业效率高，涂覆厚度一致性好。

铝基板厚度大约1.2mm

里边还有3颗固定螺丝。是连接散热器和电源仓的。

拆下螺丝，就可以退出电源仓。看仓体上有个凹槽，与铝壳上的凸点相配合，起到防转动和防呆的作用。

拿出电源仓

厚铝片与灯体分离，它们接触面也有硅脂。细节做的还是挺好！

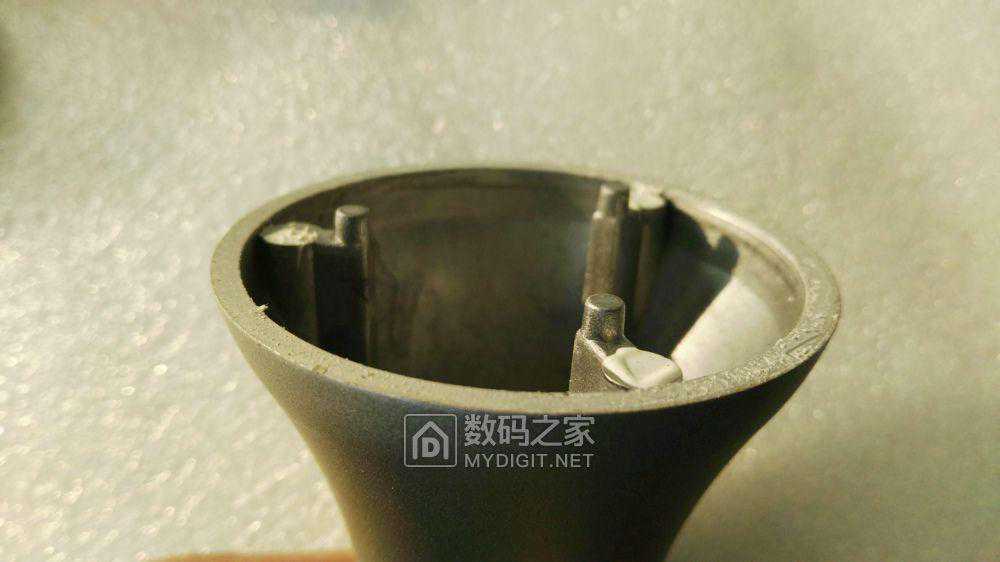

灯体有3个柱子，起定位作用。

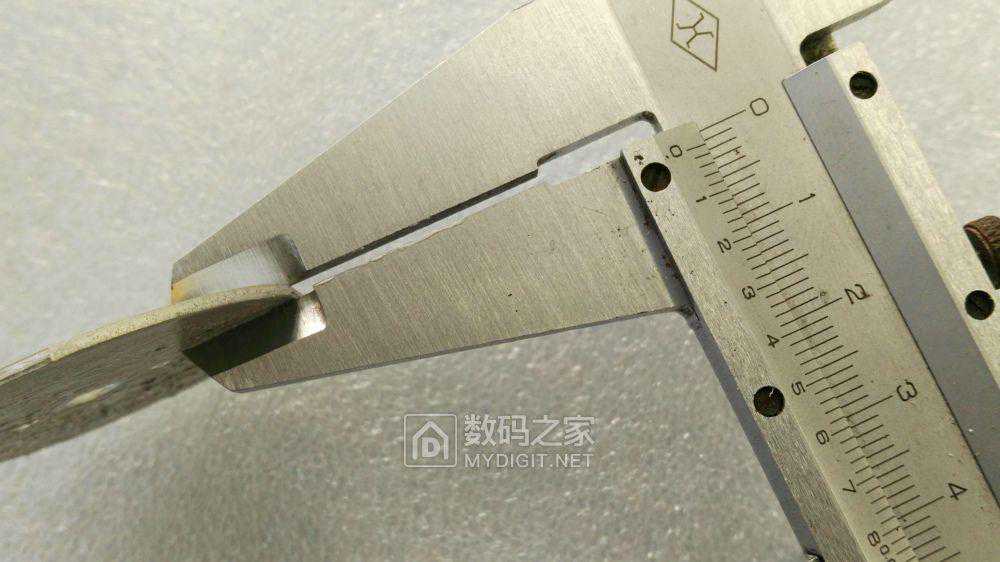

铝片厚度测量，1.4mm+。

从侧面看，材质应该属于铸铝的。

厚度

与厚铝片接触面的厚度

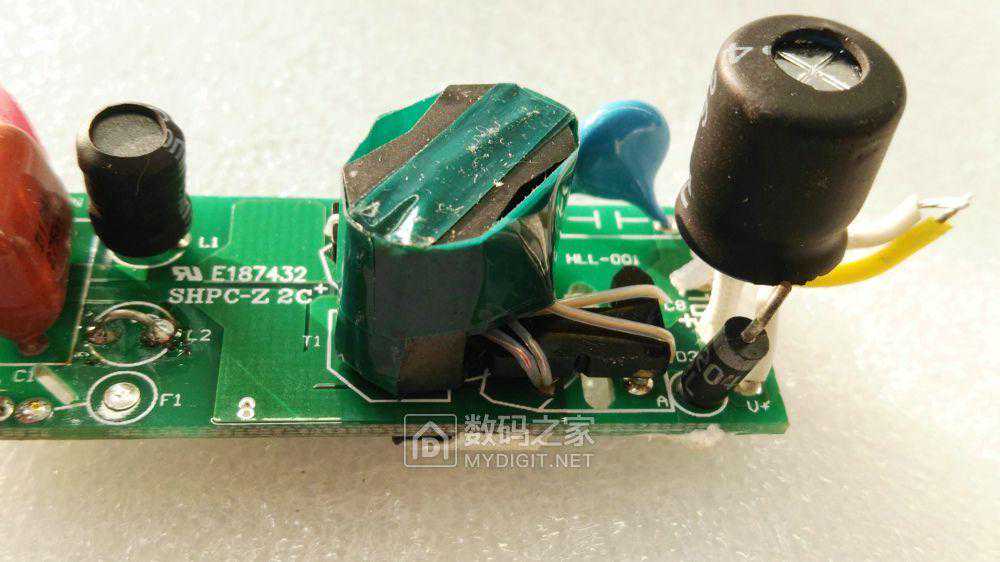

看看电源，那个站立的电解电容外边穿了热缩套管绝缘。

拿出驱动电源，输入端高压电解电容引脚上还套了绝缘管。

输入端4.7欧保险电阻

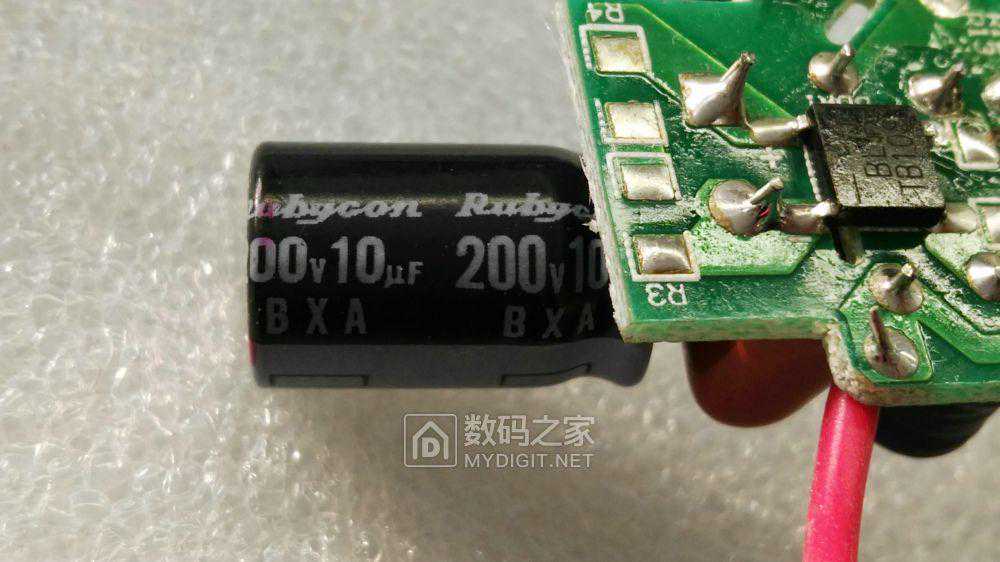

200V10UF的红宝石电解电容

电解电容耐温105度。275VAC104KCBB电容。

变压器，看骨架的姿势。。。

间隔电容

输出端是35V100UF“你吃糠”电解电容

背面

表面喷了三防？

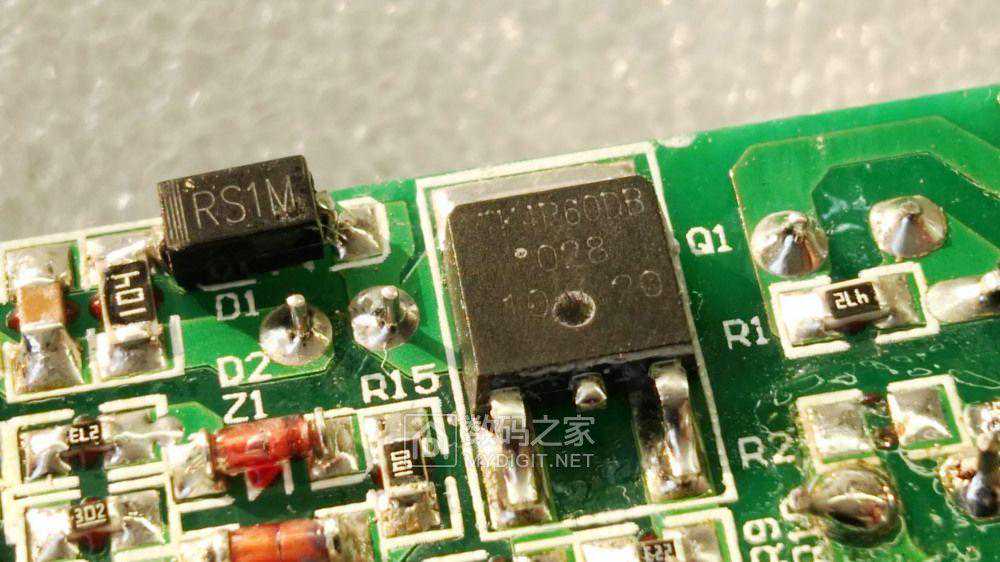

TK4P60DB东芝MOS管N沟道600

扣掉IC上的白胶，IC是iWatt的IW3620。支持宽电压180-260VAC输入。

典型应用电路图

坛友送了400的红宝石电解电容，替换上。再用630V104K替换掉275AVC104K。

拆解完毕

回装

放入驱动电源

用螺丝锁紧厚铝片与电源仓，起到厚铝片与铸铝灯体紧密接触的作用。

装好灯板

焊接好线，就可以啦（暂时不打点）。

AC220V输入，整灯功率7.65W。

再来测测宽电压输入：

AC60-240V均可工作。

输入电压变化引起功率的变化，下面来测测啥回事。

灯板电压

电流

此时计算电源效率为83.54%

AC100V输入，整灯功率8.43W。

灯板电压

灯板电流。原来是电流增大了。

此时计算电源的效率为82%。驱动电源的效率变化不太大。

这楼改造，换灯板！

先测一下驱动的空载电压

用7W的灯板电压合适，电流也行，关键是直径还正好！

换上

当然要把国产的5730灯珠换掉

换灯珠大家都会，就不多说了。这是换好LG5630的灯板。

铝基板与厚铝片之间的孔位对不上，手电钻开孔。

重新涂硅脂，装好灯板。

直径真是刚刚好哦

通电OK

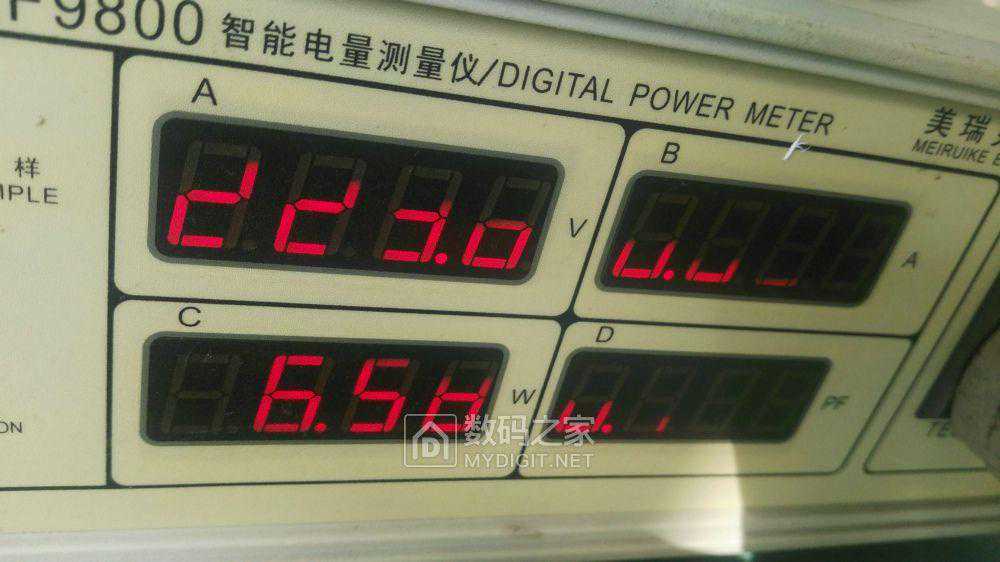

AC220V输入，整灯功率才6.58W。

测灯板电压

低VF灯珠的优势一下子就出来了。对于VF@IF=某一值，VF越低的，灯珠功率小，光通量维持率高！

持续点灯，稳定时功率。

点灯2小时后，摸铝壳不烫手。

进积分球测测光电参数

参数还是可以的吧。

小结：

这款球泡灯铝外壳+隔离驱动，功率足，用料也不错，细节处理也到位。如果有条件能改造一下，就更好的，改造过程也不难。

谢谢观看！
