DIY 大神 36V充电器改12V充电器（附电路图）

将手上多余的36V充电器改成了12V的充电器，作为单块电池修复用，具体改制方法如下：

原参数：高恒压值44.4V低恒压值41.4V转灯电流300mA左右

改制后参数：高恒压值14.8V低恒压值13.8V转灯电流300mA左右

LM324N

KA3842AP

HFP4N60

EL817+431

第一步：改制开关变压器

磁芯做标记

用热风枪调到约200℃对着磁芯四周吹约1小时，轻松掰开！

第一层绕组开拆

第一层彻底拆完

第一层绝缘层

拆第二层绕组

第二层拆完

第二层绝缘层

第三层绕组，次级主绕组，拆的时候记匝数，切记！原匝数36V/31T，改制后12V/约11T，原线2线并绕，改制后4线并绕。

包裹绝缘层后，将上面二层绕组恢复。

第二步：将开关变压器焊接完毕后，千万不要急着通电，先调整431上下偏置电阻值，原上偏置两个电阻总阻值为36.2K，现改为10K；原下偏置为2k，现改为10k电位器，断开D14后微调10k电位器就可以调整高恒压值了！

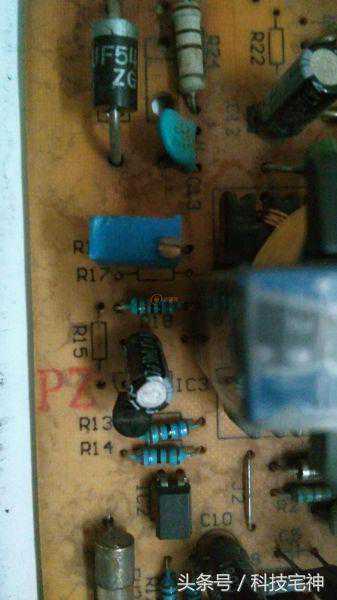

调整下偏置电位器

负载电流值约1.8A调整10k电位器使高恒压值约为14.8V。记着恢复D14才能调整低恒压值。

第三步：由于此方案的原理图与网上所有的原理图稍有不同，D14前并无低恒压值可调电阻器，分析后得知减小R40电阻值可实现低恒压值的调整。R40阻值原30k现用50k电位器替换。

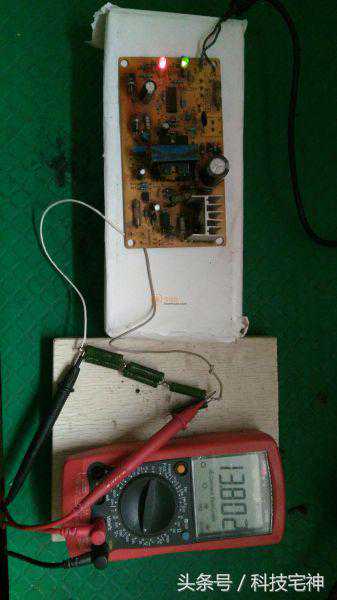

负载电流值约0.3A微调50k电位器使低恒压值约为13.8V。

低压部分原理图：
