单片机干货，简易数字电压表的设计与制作（C语言版）

电压表的使用十分广泛，传统的模拟电压表反应速度慢，读数麻烦并且误差较大，现在已经广泛使用数字电压表。本文介绍一款简易数字电压表的设计制作过程，基于入门级51单片机——STC89C52RC，以ADC0831为模数转换电路实现被测电压的数据采样，当然还要有显示电路，由四位数码管构成，该数字电压表能够测量0－5V之间的直流电压值。

原理图大体分为四个部分，左上角的是单片机最小系统，这个就无须赘述了，相信任何一本单片机教程都会讲到；左下角的是供电部分，也很简单，如果取电脑的USB电源供电，那几个滤波电容式可以省去不要；右上角的是显示电路，典型的数码管驱动电路，下面四个三极管做位选通，段码管脚接单片机P2端口；右下角就是ADC0831电路，通过CLK和SDO与单片机相连，一个时钟信号，一个串行数据。也许需要多啰嗦几句的，就是ADC0831了。

ADC0831

照顾一下英文不太好的同学，图上面英文字的大概意思是：ADC0831单路差分输入双列直插封装。典型电路如下，

ADC0831一共八个脚，VCC和GND不用说，Vref作为参考电压接VCC，待测模拟信号以差动形式输入，可将其中一根线直接接地，另一个线做输入。转换后的数字信号由SDO串行输出，CLK提供时序。CS片选。硬件还是很简单的吧。ADC0831与单片机的通信依据下面这张时序图。

读懂时序图

拿到一张时序图，首先找片选信号，这里也就是CS,片选信号一般都是低电平有效，当CS拉低后，芯片才开始工作。程序要严格按照时序图编写，这里在拉低CS前应先置低CLK。也就是先置低CLK，nop一会；然后拉低CS片选，nop一会；然后置高CLK，nop一会，然后再置低CLK，nop一会，这样才把CLK第一个脉冲走完，注意这时还没开始读数据，数据是从CLK第二个脉冲信号下降沿开始一个位（bit）一个位读取的。函数如下。

ADC0831读取的模数转换结果是一个字节大小（Byte）的无符号数，这个数的范围是0~255。对应的电压信号范围是0~5V。那么这里就需要有一个映射函数了，也就是从adc0831的返回值映射到对应的电压。这个函数起名叫map()再好不过了。

下面这幅图可以直观的阐述其转换原理，原理非常简单，就是等比较变换：

转换关系为t=adv/51，那么乘以100是什么意思呢？是为了扩大100倍，去掉小数点，方便数码管显示函数的编写。诺，下面就讲到了。

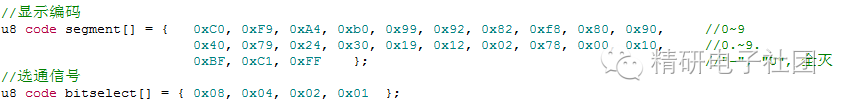

显示函数就很简单了，完全根据数码管动态显示原理，简单调试即可完成。注意函数参数是一个u16（unsignedint）整型数，这也是前面map函数里需要乘100的原因，单片机处理整数的速度要比处理浮点数快得多，浮点数能不用就不用。在显示函数里，在正确的位置把小数点点亮即可。代码如下：

下面是延时函数，

延时函数：

主函数：

全局定义：

作品效果图：

元器件装配图

元器件清单

名称标号标称值封装数量电阻R1、R2、R3、R4、R5、R6、R7、R8200直插式8电阻R9、R10、R11、R12、R201K直插式5三极管Q1、Q2、Q3、Q49012直插式4单片机U1STC89C52直插式1IC锁座TEXTQOL40脚直插式1发光二极管D3绿φ5直插式1电容C122uF直插式1电容C2470uF直插式1电容C3、C4、C50.1uF直插式3电容C6、C730pF直插式2接线端子排P22脚直插式1USB端子P16脚直插式1晶振Y112MHz直插式1ICU2ADC0831直插式1IC插座
8脚直插式1数码管U34联排（共阳）直插式1二极管D1、D21N4148直插式1按键RESET4脚直插式1
