旁路和去耦的区别你知道吗？

一、旁路（电容）与去耦（电容）有什么联系与区别？

摆在你面前的就是这么一个看似简单的问题：

二、答疑解惑

不客气地说，大多数读者都无法明确说出准确的答案，连很多的资深工程师也不能幸免。

于是乎，好像早就约定好的一样，一窝蜂地打开浏览器到网上搜索相关资料，试图找出问题的答案，然而不幸的是，网上所谓的经验未必是正确的，而且，也不知道这些所谓的经验最开始是谁写，反正网上大把大把地转载，一点新意都没有。这里可以肯定的说：关于这个问题的信息多种多样，甚至很多好像都是矛盾的，然而，就算你全部浏览完个遍后还是不会有什么清晰答案，甚至更多人更糊涂了。

我们来看看网络上关于这个问题的主流说法是什么，先来开一次辩论大会，再来给出我们的最终答案（一家之言，仅供参考）：

解答一

点评：如果不出意外的话，还有类似下面的图片来对上述文字进行补充说明：

真是图文并茂、叙述详尽、鞭辟入里、入木三分呐，这种说法可能很容易被大多数工程师所接受，然而，从电容所处位置不同来说明去耦电容与旁路电容的区别还是很勉强的，甚至是可笑的！换言之，不赞同这种说法，完全不赞同！

解答二

点评：这个信息应该还是比较中肯，与我们的文章《旁路电容的工作原理》的思路相当接近，但仍然没有明确指出两者的区别，那旁路电容与去耦电容有区别吗？当然有！区别大了！

解答三

点评：不知道在说什么，东抄一点西抄一点！谁说去耦电容一般都很大的，100nF的去耦电容不是很常用的吗？又是谁说旁路电容是针对高频来用的？

是不是头都快晕了！编剧别卖关子了，把答案给亮出来，赶紧的！

合理解释

1、两者的区别与联系很简单，就一句话：去耦就是旁路，旁路不一定是去耦！

我们经常提到时去耦、耦合、滤波等说法，是从电容器在电路中所发挥的具体功能的角度去称呼的，这些称呼属于同一个概念层次，而旁路则只是一种途径，一种手段，一种方法。

比如，我们可以这么说：电容器通过将高频信号旁路到地而实现去耦作用。因此，数字芯片电源引脚旁边100nF的小电容，你可以称之为去耦电容，也可以称之为旁路电容，都是没有错的，如果你要强调的是去耦作用，则应该称其为去耦电容，有些日本厂家的数据手册比较讲究，文中讲的是去耦电路，就会以"旁路（去耦）电容器"来表示。

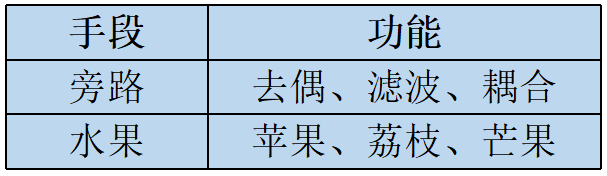

2、旁路与去耦是不是同一个层面的概念，相当于水果与苹果的区别，如下图所示：

因此，由于概念层次的不同，在实际称呼中有交叉使用的现象也是正常的，当然，也有一些约定俗成或传统的称呼方法。

3、实际电路分析：

（1）如下图所示FPGA芯片附近的100nF小电容：

分析：对于数字电路中的100nF小电容，你可以认为它是旁路电容，也可以认为是去耦电容，甚至可以认为是耦合电容（将噪声耦合到地了），只不过很少有人这么称呼。

（2）电源滤波电路如下图所示的：

分析：对于1000uF的大电容C2，你可以认为它是滤波电容，也可以认为它是旁路电容，它通过将低频扰动旁路到地而达到滤波的目的。

电容三点式振荡电路如下图所示：

总结

旁路电容和去偶电容我们在设计中经常用，希望本文能够加深大家对他们的理解，简单问题知其根本才能更好的掌握它们。
