拆解报告：Cleer ALLY 真无线蓝牙耳机 （下）

继续来拆解CleerALLY真无线蓝牙耳机，耳机采用了专利的Freebit耳翼设计，符合人体工学，可以提高佩戴的舒适性和稳固性；耳机内置高通蓝牙5.0芯片，支持高通第8代cVc通话降噪技术，有入耳检测和触摸控制功能，便于日常使用；耳机还支持IPX5级防水防汗，可以运动佩戴，续航数据为10+20小时，能够提供较长时间的音乐播放。

三、CleerALLY耳机拆解

下面我们继续来拆解耳机部分，CleerALLY为豆式入耳设计，Freebit耳翼为专利设计，佩戴时支撑在耳廓内，分担耳机对耳道的压迫感。

耳机外侧壳体支持触控，上面有Cleer的品牌Logo。耳机支持双击和长按两种交互方式。

通话麦克风的拾音孔，内有防尘网。这一部分轻微突出于壳体，可以提高一些拾音能力，看起来也比较美观。

耳机壳体由几部分组成。

充电触点和中间的红外线距离传感器。

出音嘴处的防尘网，隐约可以看到内部的扬声器单元。

首先拆开耳机最外侧的壳体。

壳体内部展示。外侧装饰壳体的卡扣处有胶水固定，兼顾防水，中间区域是用于触控感应的PCB。

壳体内侧的LDS天线，用于传输蓝牙信号。

指示灯透光孔的位置，贴有黑色网布，让指示灯光线更柔和。

左右耳机主板外侧电路一致。

连接触控感应PCB的PogoPin。

音腔内电路通过FPC和连接器与主板相连。

连接LDS天线的金属触点。

取出主板可以看到内部的扣式电池，主板和电池上都有一层绝缘膜。

分离耳机的塑料中框，扣式电池通过导线与主板相连。

塑料中框结构展示，起固定通话麦克风和主板的作用。

塑料中框另一侧结构展示。

通话麦克风内侧的防尘网特写。

通话麦克风以及胶框使用整圈胶水来进行密封处理，兼顾声学和防水要求。

通话麦克风所在的位置，通过导线与音腔内的电路连接。

取出扣式电池和主板，继续拆解。

耳机内部还有一块PCBA，使用螺丝固定在壳体上，同时使用胶水密封。

取下耳机的第二个塑料中框。

取出音腔内的PCBA，通过FPC与主板相连。

音腔内的结构展示，扬声器通过导线焊接连接到电路板上。

给耳机电池充电的PogoPin，中间是红外线距离传感器的开窗。

扬声器单元通过导线与PCBA相连，使用黑色胶水密封。

动圈单元的尺寸与官方宣传的5.8mm规格一致。

音腔内PCBA一侧电路展示，电路板上涂有绝缘漆，可以起到一定的防水效果。

音腔内PCBA一侧电路展示，电路板正反面覆盖纳米防水涂层，在物理结构防水的基础上增加第二道保护层。据悉这种纳米涂层不仅防水，还有效防汗和防盐雾水汽，是CleerALLY支持IPX5防水防汗、满足运动需求的关键所在。

红外线距离传感器特写，用于入耳检测功能，使耳机实现自动播放/暂停的功能。

丝印MK2的IC，3.3VLDO专为红外传感器供电。

丝印AAS32的IC。

扣式电池和主PCBA与一元硬币的尺寸对比。

主PCBA一侧电路展示。

主PCBA另一侧电路展示，二维码标签下方是主控芯片。

CleerALLY采用高通QCC3026TWS真无线立体声蓝牙耳机方案，支持蓝牙，内置120MHzKalimbaDPS。高通QCC3026支持第八代cVc通话降噪，双耳主耳机和从耳机智能切换，内置锂电池充电器；在扩展性能方面，支持外挂语音唤醒和心率检测；连接方面，支持SBC、AAC、aptX连接。总体上具有低延迟，低功耗，立体声通话的特点。

据我爱音频网拆解了解到，包括BOSE、SONY、万魔、漫步者、vivo等品牌在内的TWS耳机都大量采用了高通方案。

高通QCC3026资料图。

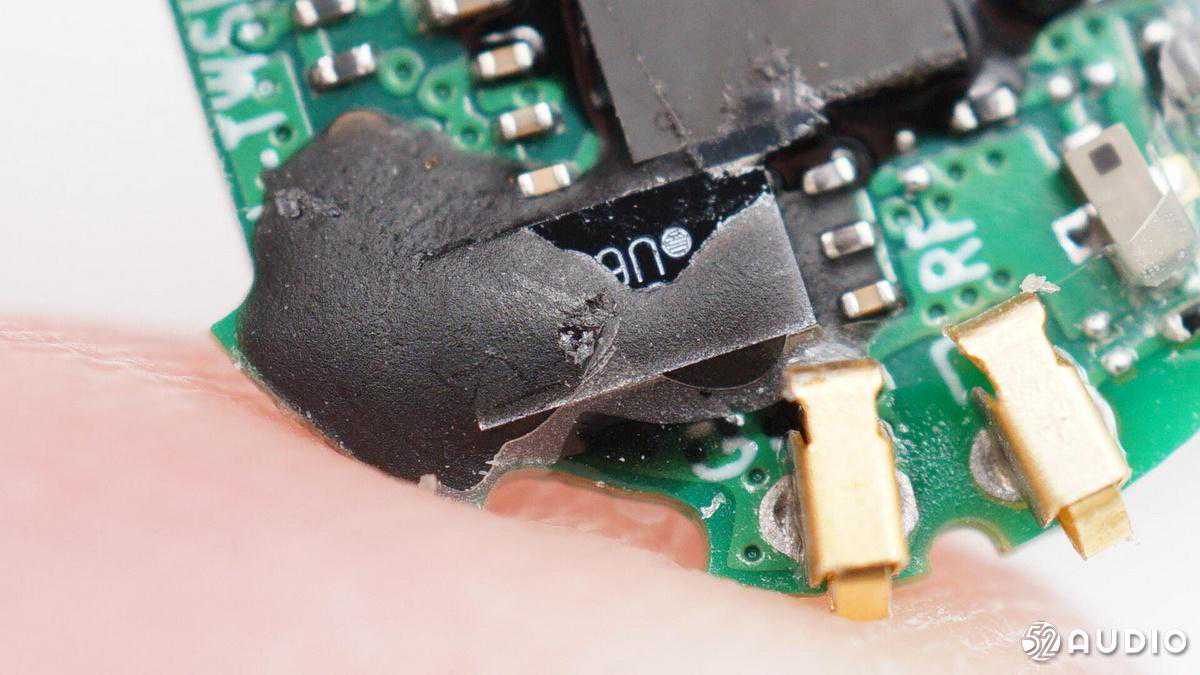

邦定胶加固的IC为串口NOR存储器，用来存储耳机的配置信息等。

连接LDS天线的金属弹片。

丝印MI112B的锂电保护IC。

扣式电池与充电盒内软包电池均来自重庆紫建。

扣式电池的型号为LIZZJ1454C19A，直径14mm，厚度5.4mm，额定电压3.7V，额定容量85mAh/0.315Wh。

AzoteqIQS227触控IC，用于检测触摸操作。

AzoteqIQS227详细资料。

RGBLED指示灯特写。

拆解全家福。

我爱音频网总结

CleerALLY真无线蓝牙耳机充电盒机身较为方正，边角处过渡自然，盒盖为透明开窗，比较有特点；耳机为豆式入耳设计，Freebit耳翼为专利设计，可分担耳机对耳道的压迫感，提高佩戴舒适度和稳定性。耳机内部各腔体均独立密封，使用了大量封胶，支持IPX5级防水防汗，适合运动佩戴，整体的外观设计和波尔多红配色看起来比较有动感。

内部电路方面，CleerALLY充电盒内有两块PCBA通过连接器相连，Micro-USB接口输入电源，TI德州仪器BQ24040支持输入过压保护功能，负责为电池充电；软包电池来自重庆紫建，容量545mAh；TI德州仪器TPS61240负责电池输出升压为耳机充电，主板上有三极管用于驱动LED指示灯，一颗无标MCU，用于指示灯控制、开盖检测和电量指示等充电盒功能。

CleerALLY耳机内部为“汉堡包”结构，音腔内有一块PCBA，连接了扬声器单元、充电触点、用于入耳检测的红外线距离传感器和通话麦克风，该PCBA通过FPC与蓝牙芯片所在的PCBA相连。耳机的主控芯片为高通QCC3026，支持蓝牙和第八代cVc通话降噪，支持SBC、AAC、aptX编码；耳机通过LDS天线传输蓝牙信号，AzoteqIQS227负责触摸检测，扣式电池同样来自重庆紫建，容量85mAh，配合QCC3026低功耗特性，实现单次10小时超长续航。

从整体来看，CleerALLY真无线耳机做工精良，耳机采用物理结构密封+PCBA板级纳米涂层，可实现IPX5防水防汗，适合运动佩戴；10小时的续航能力在当前TWS耳机产品中处于领先水平。再配以富有质感的金属喷漆工艺，CleerALLY是一款质量过硬且颜值在线的产品。
