前言

最近充电头网拿到了古石科技推出的一款65W氮化镓充电器，产品支持全球宽电压输入以及5-20V宽电压输出，还支持PPS快充，不仅可以充笔记本电脑，对支持PPS充电的手机来说使用体验也不错。下面就对这款充电器进行拆解，看看产品的用料做工怎么样。

古石65W氮化镓充电器外观

充电器采用PC防护材质白色外壳，腰身高光亮面处理，整体设计很简洁。

充电器配备固定国标插脚，输入端外壳印有充电器详细参数

型号：GS-W65A0968

输入：100-240V~50/60

输出：5V3A、9V3A、12V3A、15V3A、20

PPS：3.3-21V3A

总输出：65WMax

制造商：深圳市古石科技有限公司

充电器通过了CCC认证。

输出端配备单USB-C接口，白色胶芯。

测得充电器机身高度为57.67mm。

宽度为50.94mm。

厚度为28.95mm。

和苹果61W充电器对比，古石这款65W氮化镓充电器要小一些。

充电器拿在手上的大小直观感受。

另外测得充电器净重约为99g。

使用ChargerLABPOWER-ZKM003C测得USB-C口支持FCP、SCP、AFC、QC3+/5、PE+、、PPS、DCP、充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

古石65W氮化镓充电器拆解

对古石这款65W氮化镓充电器的外观和性能有了基本了解后，下面继续对其进行拆解，一起来详细了解。

打开充电器外壳，插脚和PCBA模块通过红色导线连接，两端均打胶加固。

PCBA模块正面覆盖黄铜散热片帮助散热。

PCB板背面一览，整体干净焊接整洁，工艺水准不错。主板背面设有整流桥、开关电源主控芯片、光耦以及同步整流控制器。

PCBA模块输入端一览，设有保险丝、NTC浪涌抑制电阻、共模电感、安规X电容、高压滤波电解电容、工字电感。

保险丝外套热缩管保护。

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

黄色安规X电容容量0.22μF，来自DAIN岱恩。

共模电感采用绝缘线和漆包线绕制，用于滤除EMI干扰。

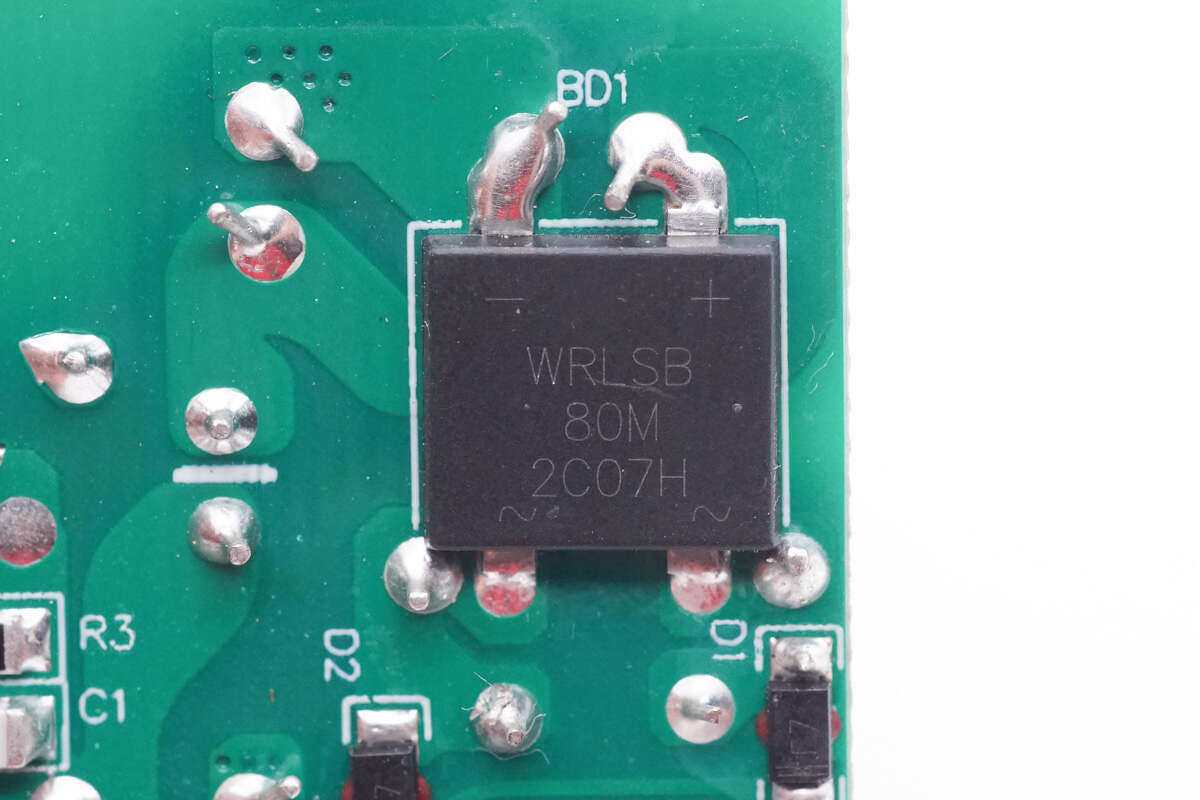

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

沃尔德WRLSB80M资料信息。

充电头网拆解了解到，沃尔德的软桥还被摩米士100W2A2C氮化镓快充、努比亚1A1C45W氘锋氮化镓快速充电器、公牛65WPD快充插座、麦多多2C1A65W氮化镓充电器、鸿达顺65W氮化镓充电器、OPPO50W饼干氮化镓快充、ROCK65W氮化镓充电器等多款快充产品采用，产品性能获得客户一致认可。

充电器采用四颗高压滤波电解电容进行滤波，其中两颗来自绿宝石，规格为400V33μF。

另外两颗来自万京源，规格为400V22μF，滤波电容总容量为110μF。

工字滤波电感外套热缩管。

PCB板一侧，可以看到布局变压器以及两颗主控芯片供电电容。

氮化镓合封芯片来自昂宝，型号OB2736W，芯片内置650V耐压氮化镓功率器件，采用定制LSOP8-7封装，具有优秀的散热性能。芯片支持高压启动，外围元件精简。工作频率高达300KHz，支持65W快充应用。

昂宝OB2736W系列氮化镓合封芯片集成了昂宝专利的谷底锁定技术，频谱扩展技术，多模式自动切换技术，可最大程度上优化效率，并抑制电磁干扰。并提供包括过流保护、过压保护、短路保护、过功率保护、过热保护和AC输入欠压保护的完善的保护功能。

为氮化镓合封芯片供电的稳压管来自方舟微，型号DMZ1015E，利用亚阈值特性，为氮化镓合封芯片提供稳定的供电。

为主控芯片供电的两颗小电容相同，规格都是100μF。

变压器特写。

板子另一侧，可以看到蓝色Y电容以及输出滤波固态电容。

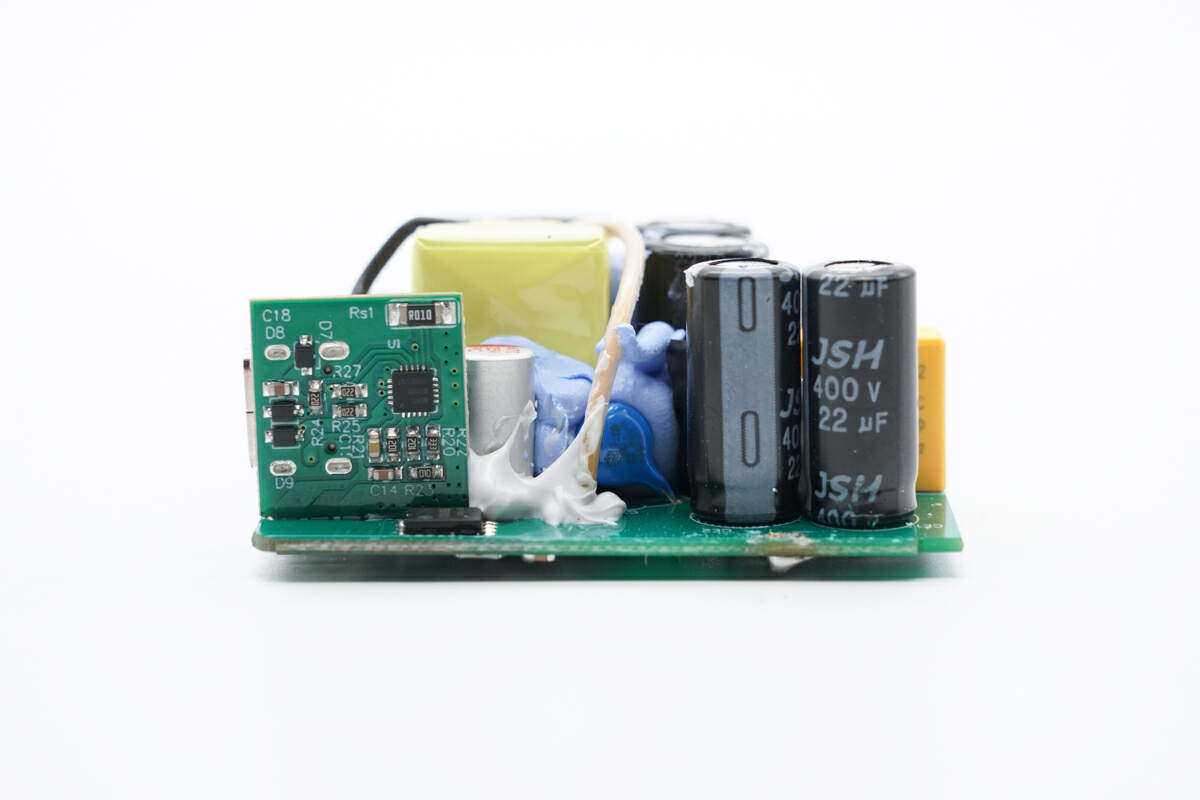

输出端一览，USB-C母座焊接在垂直小板上。

将小板以及其它器件拆掉后，可以看到主板正面还有一颗同步整流管。

小板正面设有输出VBUS开关管以及USB-C母座和一颗ESD二极管。

背面设有一颗协议芯片，三颗ESD二极管和电流取样电阻。

蓝色Y电容特写。

同步整流控制器特写，来自昂宝，型号OB2009。采用自供电技术，无需辅助绕组供电，支持DCM/QR/CCM模式供电，具备快速关断和软驱动技术，支持高侧和低侧连接，外围元件简洁。

同步整流管采用华瑞微HRG100N068GL，这是一颗耐压100V的NMOS管，导阻7.2mΩ，采用DFN5x6_8L封装。

两颗输出滤波固态电容规格都是25V470μF。

接口协议芯片采用慧能泰HUSB365，是一颗支持USB-C和USB-A口的双口协议芯片，单口使用时支持快充，双口同时使用时为5V输出。支持，具备5个FPDO和两个APDO。HUSB365支持Chip-Link技术，可实现多芯片通信。

HUSB365内部集成过压保护，欠压保护，欠压闭锁，过电流保护，快速过电流保护，CC和DPDM引脚过电压保护和热关断保护，芯片提供QFN4*4-24和QFN3*3-20两种封装形式，适用于充电器和车充应用。

慧能泰HSUB365资料信息。

其中小板正反面共焊接四颗ESD二极管，均来自高特，型号GESD3B5CM，器件工作电压为5V，采用SOD-323封装，适用于高速数据接口，可用于手机，电脑，服务器以及便携设备等的静电防护。在充电器中用于USB-C接口静电防护，保护协议芯片不受静电击穿损坏，提升充电器产品可靠性。

高特GESD3B5CM资料信息。

另一颗ESD二极管型号相同。

共使用四颗分别对应CC和DPDM引脚，进行静电保护。

作为一款合格高品质的PD快充，静电和浪涌已是必不可少的电气指标之一；因为PD快充在使用的过程中会出现频繁地热插拔和人体接触，热插拔容易产生过压、过流事件伤害PD快充，人体接触容易产生静电放电事件伤害PD快充。

针对PD快充静电和浪涌的电气要求，高特可提供静电和浪涌防护一站式解决方案。

输出VBUS开关管来自冠禹，型号KS3222MA，是一颗耐压30V的NMOS，导阻8mΩ，采用PDFN3333封装。

USB-C口母座特写，白色胶芯，过孔焊接固定。

全部拆解一览，来张全家福。

充电头网拆解总结

古石65W氮化镓充电器采用白色外壳，固定插脚，设计简洁。实测充电器具备65WPD快充和PPS快充，能够满足手机和笔记本电脑的充电需求，此外还支持华为，三星等品牌安卓手机快充，充电兼容性不错。

充电头网通过拆解了解到，古石这款充电器内部采用昂宝电源方案，使用OB2736W氮化镓合封芯片搭配OB2009同步整流控制器，采用慧能泰HUSB365协议芯片，并在充电器的CC和DPDM引脚使用高特的GESD3B5CMESD二极管进行安全防护，提升充电器的可靠性。
