前言

今天介绍下STC8A8K64S4A12系列单片机外部E2PROM存储器原理和I2C总线的原理及工作模式，掌握STC8A8K64S4A12系列单片机I2C外设相关的寄存器配置及程序设计。

一、硬件设计1.E2PROM存储器介绍

EEPROM（全称是ElectricallyErasableProgrammableRead-OnlyMemory）带电可擦除可编程只读存储器，该类存储器是用户可更改的只读存储器（ROM），其可通过高于普通电压的作用来擦除和重编程（重写）。EEPROM（常写成E2PROM）是一种特殊形式的闪存，其应用通常是个人电脑中的电压来擦写和重编程。

E2PROM存储器可分为片内E2PROM和片外E2PROM，片外E2PROM和单片机之间通过各种通信接口连接，而最为常见的通信接口即是I2C接口。一般情况下，E2PROM可写入或擦除的次数是30~100万次，而读取次数是没有限制的。

24C02芯片是一种常用的基于I2C通信协议的E2PROM元件，例如ATMEL公司的AT24C02、CATALYST公司的CAT24C02和ST公司的ST24C02等芯片。24C02芯片的存储空间是256字节（2048位），当然如果需要更大存储空间的存储器可以选择其他型号的，比如24C04芯片（512字节）、24C08芯片（1024字节）和24C16芯片（2048字节）。

24Cxx系列引脚定义是一致的，这方便用户在项目设计时，如遇到选择的芯片的存储空间不够时，可在该系列中选择存储空间更大的芯片直接替换，而无需改动硬件部分。

图1：24C02芯片引脚

STC8A8K64S4A12开发板上设计了可供用户使用的AT24C02存储器芯片，其中原理图部分及硬件实物部分如下。

图2：开发板外扩E2PROM存储器

2.开发板DAC硬件电路介绍

I2C总线（即IIC总线）是集成电路总线(Inter-IntegratedCircuit)的缩写，是一种简单、双向二线制同步串行总线。该I2C总线是1982年由荷兰的Philips公司为了解决电视机内的CPU和外围芯片之间连接而开发的，可以说电视机是最早的嵌入式系统之一。

I2C总线是一个真正的多主机总线，如果两个或多个主机同时初始化数据传输，可以通过冲突检测和仲裁防止数据破坏，每个连接到总线上的器件都有唯一的地址，任何器件既可以作为主机也可以作为从机，但同一时刻只允许有一个主机。

2.1.主要特征

典型的I2C应用原理如下图所示，I2C总线通信仅需两根信号线，可以连接多个设备，从设备都有唯一的地址，主设备通过从设备的地址和不同的从设备通信。

图3：典型I2C总线结构

I2C总线硬件结构简单，仅需一根时钟线（SCL）、一根数据线（SDA）和两个上拉电阻即可实现通信。I2C总线的SCL和SDA均为开漏结构，开漏结构的电路只能输出“逻辑0”，无法输出“逻辑1”，因此SCL和SDA需要连接上拉电阻。上拉电阻的阻值影响传输速率，阻值越大，由于RC影响，会带来上升时间的增大，传输的速率慢，阻值小，传输的速率快，但是会增加电流的消耗，一般情况下，我们会选择4.7K左右的阻值，在从机数量少，信号线短的情况下，可以适当增加阻值，如使用10K的阻值。

I2C总线中的从设备必须有自己的地址，并且该地址在其所处的I2C总线中唯一，主设备通过此唯一的地址即可和该从设备进行数据传输。

I2C总线支持多主机，但是同一时刻只允许有一个主机。I2C总线中存在多个主机时，为了避免冲突，I2C总线通过总线仲裁决定由哪一个主机控制总线。

I2C总线只能传输8位的数据，数据速率在标准模式下可达100Kbit/s，快速模式下可达400Kbit/s，高速模式下可达3.4Mbit/s，另外一些变种实现了低速模式（10Kbps）和快速+模式（1Mbps）。

同时连接到同一个I2C总线上的设备数量受总线最大电容（400pF）的限制。

I2C总线电流消耗很低，抗干扰强，适合应用于低功耗的场合。

2.2.I2C地址

I2C总线中的设备必须要有唯一的地址，这意味着如果在总线中接入两个相同的设备，该设备必须有配置地址的功能，这也是我们经常用的I2C接口的设备会有几个引脚用来配置地址的原因。

对于I2C地址，我们经常看到有的I2C接口设备在规格书中描述的是7位地址，而有的I2C接口设备在规格书中描述的是8位地址，他们有什么区别？（I2C也有10位地址，但用的较少，这里不做介绍，本文档中的内容不涉及到10位地址）。

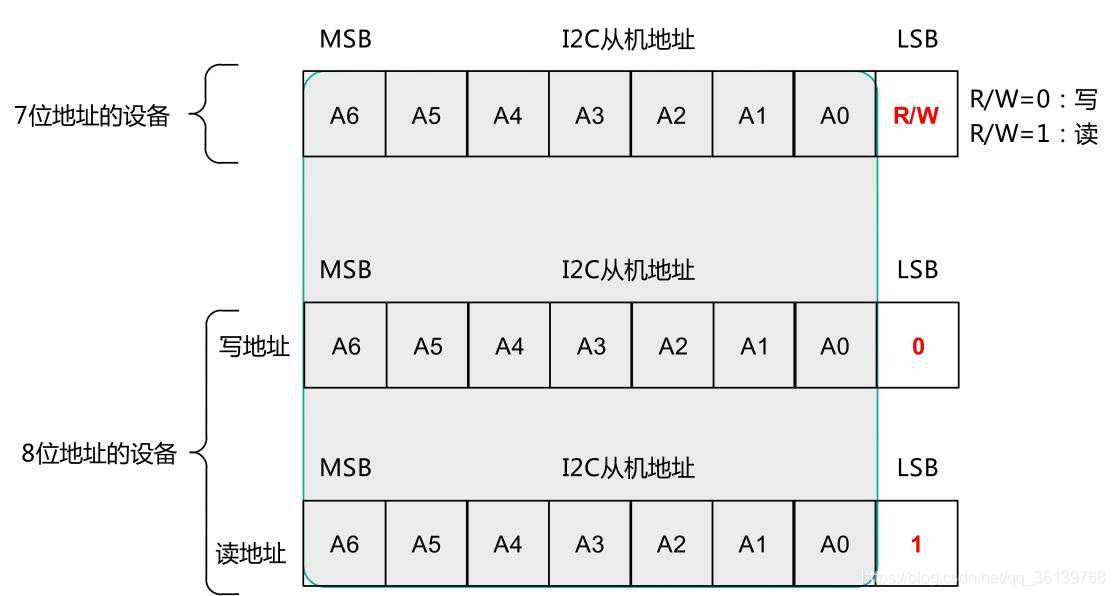

7位地址和8位地址如下图所示，他们结构上是一样的，都是由7个地址位加一个用来表示读写的位组成，只是描述上有所区别。

规格书中描述I2C地址是7位地址的设备：给出的是7个地址位加R/W位，最低位（R/W位）为0时表示为写地址，最低位为1时为读地址。如果把0和1分别带入R/W位，得到的地址就和8位地址一样了。

规格书中描述I2C地址是8位地址的设备：直接给出写地址和读地址，也就是最低位（R/W位）为0时的地址和最低位为1时的地址。

图4：I2C地址

☆注：PCF8563时钟芯片手册上给出其I2C从机地址是8位，读地址为0xA3，写地址为0xA2。

图5：PCF8563芯片手册描述

由此可见，所谓的7位地址和8位地址实际上都是7位地址加上最低位的读写位，本质上是一样的，只是各个I2C接口设备的描述方式不一样。

I2C保留了如下表所示的两组I2C地址，这些地址用于特殊用途。

表1：保留地址

序号

从机地址

R/W位

描述

1

0000000

0

广播呼叫地址。

2

0000000

1

起始字节。

3

0000001

X

CBUS地址。

4

0000010

X

保留给不同的总线格式。

5

0000011

X

保留到将来使用。

6

00001XX

X

Hs模式主机码。

7

11111XX

X

保留到将来使用。

8

11110XX

X

10位从机寻址。

2.3.I2C数据传输

■起始和停止条件（STARTandSTOPconditions）

所有的I2C事务都是以START开始、STOP结束，起始和停止条件总是由主机产生，如下图所示，当SCL为高电平时，SDA从高电平向低电平转换表示起始条件，当SCL是高电平时，SDA由低电平向高电平转换表示停止条件。如果总线中存在多个主机，先将SDA拉低的主机获得总线控制权。

图6：起始和停止条件

■字节格式（Byteformat）

I2C总线发送到SDA上的数据必须为8位，即一次传输一个字节，每次传输可以发送的字节数量不受限制。每个字节后必须跟一个响应位，首先传输的是数据的最高位MSB，如果从机要完成一些其他功能后，例如一个内部中断服务程序才能接收或发送下一个完整的数据字节，那么从机可以将时钟线SCL保持为低电平强制主机进入等待状态，当从机准备好接收下一个字节数据并释放时钟线SCL后数据传输继续。

图7：I2C总线数据传输

2.4.ACK和NACK

每个字节后会跟随一个ACK信号。接收者通过ACK位告知发送者已经成功接收一字节数据并准备好接收下一字节数据。所有的时钟脉冲包括ACK信号的时钟脉冲都是由主机产生的。

ACK信号：发送者发送完8位数据后，在ACK时钟脉冲期间释放SDA线，接收者可以将SDA拉低并在时钟信号为高时保持低电平，这样就产生了ACK信号，从而使得主机知道从机已成功接收数据并且准备好了接收下一数据。

NACK信号：当SDA在第9个时钟脉冲的时候保持高电平，定义为NACK信号。这时，主机要么产生STOP条件来放弃这次传输，要么重复START条件来启动一个新的传输。

下面的5种情况会导致产生NACK信号：

发送方寻址的接收方在总线上不存在，因此总线上没有设备应答。

接收方正在处理一些实时的功能，尚未准备好与主机通信，因此接收方不能执行收发。

在传输期间，接收方收到不能识别的数据或者命令。

在传输期间，接收方无法接收更多的数据字节。

主-接收器要通知从-发送器传输的结束。

2.5.从机地址和R/W位

I2C数据传输如下图所示，在起始条件(S)后，发送从机地址，从机地址是7位，从机地址后紧跟着的第8位是读写位（R/W），读写位为0表示写，读写位为1表示读。数据传输一般由主机产生的停止位P终止，但是，如果主机仍希望在总线上通信，他可以产生重复起始条件S和寻址另一个从机而不是首先产生一个停止条件，在这种传输中可能有不同的读写格式结合。

图8：I2C总线传输时序

可能的数据传输格式有：

主机发送器发送到从机接收器，传输的方向不会改变，接收器应答每一个字节，如下图所示。

图9：主机发送器7位地址寻址从机接收器（传输方向不改变）

在第一个字节后，主机立即读从机，在第一次应答后，主机发送器变成主机接收器，从机接收器变成从机发送器。第一次应答仍由从机生成，主机生成后续应答。之前发送了一个非应答（A）的主机产生STOP条件。

图10：主机发送第一个字节后立即读取从机

复合格式，如下图所示。传输改变方向的时侯，起始条件和从机地址都会被重复，但R/W位取反。如果主接收器发送重复START条件，他会在重复START条件之前发送一个非应答（A）。

图11：复合格式

3.STC8A8K64S4A12系列单片机I2C介绍

STC8A8K64S4A12系列单片机片内集成了1个I2C串行总线控制器，与标准I2C总线一样，STC8A8K64S4A12系列单片机的I2C总线支持两种操作模式：主模式和从模式。

图12：I2C总线工作模式

但需要知道STC8A8K64S4A12系列单片机的I2C协议与标准I2C协议相比较，有以下2种机制被忽略。

发送起始信号（START）后不进行仲裁。

时钟信号（SCL）停留在低电平时不进行超时检测。

STC8A8K64S4A12系列单片机的每一组I2C都有2个IO引脚供选择使用，如下表所示。.

表2：单片机I2C外设引脚分配

☆注：独立GPIO表示开发板没有其他的电路使用这个GPIO，非独立GPIO说明开发板有其他电路用到了该GPIO。须知同一时刻只能使能一组IO口作为I2C使用。

STC8A8K64S4A12系列单片机I2C使用哪一组IO口由P_SW2外设端口切换寄存器2的B4、B5位决定，如下图所示。

图13：外设端口切换寄存器2

☆注：一般P_SW2寄存器B4、B5位默认是0，即如果没有对P_SW2寄存器进行操作，则默认选择的I2C是、这一组。

二、软件设计1.I2C相关寄存器汇集

STC8A8K64S4A12系列单片机使用I2C外设时会用到10个寄存器，如下表所示：

表3：STC8A8K64S4A12系列I2C使用寄存器汇总

2.寄存器解析2.1.I2C配置寄存器I2CCFG

I2C配置寄存器控制I2C外设使能选择、工作模式、总线速度等，详见下图。

图14：I2C配置寄存器I2CCFG

2.2.I2C主机控制寄存器I2CMSCR

I2CMSCR主机控制寄存器的配置是针对I2C已配置为主机模式才有意义的，该寄存器的B7位用来控制主机模式的中断是否打开，B0~B3位为主机模式下的命令，此部分是重点，详见下图。

图15：I2C主机控制寄存器I2CMSCR

2.3.I2C主机辅助控制寄存器I2CMSAUX

当配置I2C总线为主机模式时，虽然可以按照I2C标准协议，控制I2CMSCR寄存器发送主机命令，但很多场合还是希望可以简化这个控制流程。I2CMSAUX寄存器的B0位可以帮助用户实现I2C自动发送数据并接收ACK信号。

图16：I2C主机辅助控制寄存器I2CMSAUX

2.4.I2C主机状态寄存器I2CMSST

I2C主机状态寄存器B7位是可读位，用来读取I2C控制器是否处于忙状态（BUSY）,I2CMSST寄存器B6位是I2C控制器执行I2C主机命令后的中断标志位，需软件清零。

图17：I2C主机状态寄存器I2CMSST

2.5.I2C从机控制寄存器I2CSLCR

I2CSLCR从机控制寄存器可控制处于从机模式下的I2C设备是否使能接收START信号、接收STOP信号、接收1字节数据、发送1字节数据等的中断功能，详见下图。

图18：I2C从机控制寄存器I2CSLCR

2.6.I2C从机状态寄存器I2CSLST

I2C从机控制寄存器使能了接收START信号、接收STOP信号、接收1字节数据、发送1字节数据等的中断功能后，I2C从机状态寄存器I2CSLST不仅可读取I2C控制器是否处于忙状态（BUSY）,还可以对接收START信号、接收STOP信号、接收1字节数据、发送1字节数据等的中断标志位进行读取，但这些位需软件清零。

图19：I2C从机状态寄存器I2CSLST

2.7.I2C从机地址寄存器I2CSLADR

I2C从机地址寄存器B1~B7位是从机设备地址位，STC8A8K64S4A12系列单片机的I2C外设又配置有B0位（MA位），用来设置是否忽略对从机设备地址的匹配。

图20：I2C从机地址寄存器I2CSLADR

☆注：前面有介绍I2C设备的地址是7位，此处I2C从机设备地址即是7位。

3.I2C配置步骤

针对STC8A8K64S4A12系列单片机I2C，软件的配置过程如下：

图21：I2C中断方式和非中断方式软件配置步骤

4.外部EEPROM存储器读写单字节实验（模拟I2C）

☆注：本节的实验源码是在“实验2-8-1：串口1收发实验（和）”的基础上修改。本节对应的实验源码是：“实验2-14-1：外部EEPROM存储器读写单字节实验（模拟I2C）”。

4.1.工程需要用到的c文件

本例需要用到的c文件如下表所示，工程需要添加下表中的c文件。

表4：实验需要用到的c文件

序号

文件名

后缀

功能描述

1

uart

.c

包含与用户uart有关的用户自定义函数。

2

i2c

.c

包含与用户i2c通信有关的用户自定义函数。

3

at24cxx

.c

操作AT24C系列存储器相关的用户自定义函数。

4

delay

.c

包含用户自定义延时函数。

4.2.头文件引用和路径设置

■需要引用的头文件

include""include""include""

■需要包含的头文件路径

本例需要包含的头文件路径如下表：

表9：头文件包含路径

序号

路径

描述

1

…\Source

、、和头文件在该路径，所以要包含

2

…\User

头文件在该路径，所以要包含

图25：添加头文件包含路径

6.3.编写代码

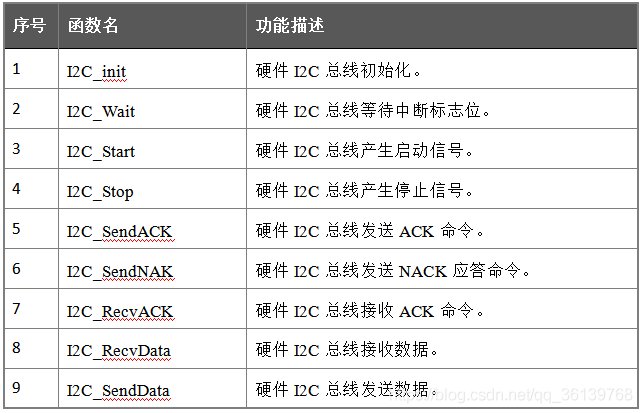

首先，在文件中对硬件I2C进行初始化，并编写硬件I2C总线通信的基本函数，如下表所示。

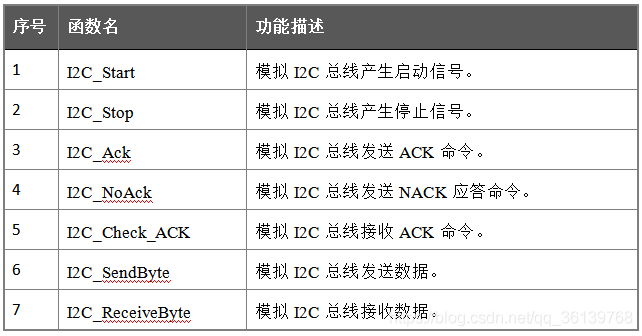

表8：实验需要用到的c文件

关于每个硬件i2c总线通信的相关函数，下面给出详细代码。

程序清单：硬件I2C初始化函数

/****************************************************************************描述:I2C初始化函数*入参:无*返回值:无**************************************************************************/voidI2C_init(void){P_SW2|=0x80;//将EAXFR位置1，以访问在XDATA区域的扩展SFRP_SW2=0xCF;//将I2C_S[1:0]置10，以选择I2C硬件功能脚为_SW2|=0x20;//将I2C_S[1:0]置10，以选择I2C硬件功能脚为=0xE0;//使能I2C主机模式，I2C总线速度为等待65个时钟数I2CMSST=0x00;//清零I2C主机状态寄存器各标志位//P_SW2=0x7F;//将EAXFR位置0，恢复访问XRAM}

程序清单：硬件I2C总线等待中断标志位函数

/****************************************************************************描述:I2C总线等待中断标志位*入参:无*返回值:无**************************************************************************/voidI2C_Wait(void){while(!(I2CMSST0x40));//等待I2C主机状态寄存器的中断标志位置1I2CMSST=0xBF;//主机模式中断标志位软件清零}

程序清单：硬件I2C总线产生启动信号函数

/****************************************************************************描述:I2C总线产生启动信号*入参:无*返回值:无**************************************************************************/voidI2C_Start(void){I2CMSCR=0x01;//关闭主机模式中断并发送主机命令：0001（起始命令）I2C_Wait();//等待中断标志位置1}

程序清单：硬件I2C总线产生停止信号函数

/****************************************************************************描述:I2C总线产生停止信号*入参:无*返回值:无**************************************************************************/voidI2C_Stop(void){I2CMSCR=0x06;//关闭主机模式中断并发送主机命令：0110（发送STOP命令）I2C_Wait();//等待中断标志位置1}

程序清单：硬件I2C总线发送ACK命令函数

/****************************************************************************描述:I2C总线发送ACK命令*入参:无*返回值:无**************************************************************************/voidI2C_SACK(void){I2CMSST=0x00;//设置ACK信号I2CMSCR=0x05;//关闭主机模式中断并发送主机命令：0101（发送ACK命令）I2C_Wait();//等待中断标志位置1}

程序清单：硬件I2C总线发送NACK应答命令函数

/****************************************************************************描述:I2C总线发送NACK应答命令*入参:无*返回值:无**************************************************************************/voidI2C_SNAK(void){I2CMSST=0x01;//设置NACK信号I2CMSCR=0x05;//关闭主机模式中断并发送主机命令：0101（发送ACK命令）I2C_Wait();//等待中断标志位置1}

程序清单：硬件I2C总线接收ACK命令函数

/****************************************************************************描述:I2C总线接收ACK命令*入参:无*返回值:无**************************************************************************/voidI2C_RecvACK(void){I2CMSCR=0x03;//关闭主机模式中断并发送主机命令：0011（接收ACK命令）I2C_Wait();//等待中断标志位置1}

程序清单：硬件I2C总线发送数据函数

/****************************************************************************描述:I2C总线发送数据*入参:无*返回值:无**************************************************************************/voidI2C_SData(uint8dat){I2CTXD=dat;//写数据到数据缓冲区I2CMSCR=0x02;//关闭主机模式中断并发送主机命令：0010（发送数据命令）I2C_Wait();//等待中断标志位置1}

程序清单：硬件I2C总线接收数据函数

/****************************************************************************描述:I2C总线接收数据*入参:无*返回值:I2C总线返回的数据**************************************************************************/uint8I2C_RecvData(void){I2CMSCR=0x04;//关闭主机模式中断并发送主机命令：0100（接收数据命令）I2C_Wait();//等待中断标志位置1returnI2CRXD;}

然后，在文件中编写对E2PROM存储器的基本操作函数，如下表所示。

表11：E2PROM相关用户函数汇集

关于每个操作外部E2PROM相关用户函数，下面给出详细代码。

程序清单：从指定地址读取单字节数据函数

/************************************************************************************描述:在芯片AT24CXX指定地址读出一个数据*入参:开始读数据的地址*返回值:读到的数据***********************************************************************************/uint8AT24CXX_RcvOneByte(uint16Addr){uint8temp=0;I2C_Start();//启动总线if(E2PROM_TYPEAT24C16){I2C_SData(SLAW);//发送写命令I2C_RecvACK();//等待应答I2C_SData(Addr8);//发送高地址I2C_RecvACK();//等待应答}elseI2C_SData(SLAW+((Addr/256)1));//发送器件地址，写数据I2C_RecvACK();//等待应答I2C_SData(Addr%256);//发送低地址I2C_RecvACK();//等待应答I2C_Start();//启动总线I2C_SData(SLAR);//设置为读模式I2C_RecvACK();//等待应答temp=I2C_RecvData();//读字节I2C_Stop();//结束总线returntemp;}

程序清单：向指定地址存入单字节数据函数

/************************************************************************************描述:在芯片AT24CXX指定地址写入一个数据*入参:Addr：写入的目的起始地址Data：要写入的数据*返回值:无***********************************************************************************/voidAT24CXX_SOneByte(uint16Addr,uint8Data){I2C_Start();//启动总线if(E2PROM_TYPEAT24C16){I2C_SData(SLAW);//发送写命令I2C_RecvACK();//等待应答I2C_SData(Addr8);//发送高地址I2C_RecvACK();//等待应答}elseI2C_SData(SLAW+((Addr/256)1));//发送器件地址，写数据I2C_RecvACK();//等待应答I2C_SData(Addr%256);//发送低地址I2C_RecvACK();//等待应答I2C_SData(Data);//发送字节数据I2C_RecvACK();//等待应答I2C_Stop();//结束总线delay_ms(10);//该延时保证连续发送字节的稳定性}

程序清单：向指定地址存入多字节数据函数

/************************************************************************************描述:向芯片AT24CXX里面的指定地址开始写入长度为Len的数据*入参:Addr：写入的目的起始地址Data：要写入的数据Len：要写入数据的长度*返回值:无***********************************************************************************/voidAT24CXX_SLenByte(uint16Addr,uint8*Data,uint16Len){while(Len--){AT24CXX_SOneByte(Addr,*Data);Addr++;Data++;}}

程序清单：从指定地址读取多字节数据函数

/************************************************************************************描述:从芯片AT24CXX里面的指定地址开始读出长度为Len的数据*入参:Addr：读出的目的起始地址Data：读出的数据Len：要读出数据的长度*返回值:无***********************************************************************************/voidAT24CXX_RcvLenByte(uint16Addr,uint8*Data,uint16Len){while(Len){*Data++=AT24CXX_RcvOneByte(Addr++);Len--;}}

程序清单：从指定地址擦除单字节数据函数

/************************************************************************************描述:擦除芯片AT24CXX指定地址数据*入参:Addr：要擦除的目的地址*返回值:无***********************************************************************************/voidAT24CXX_EraseOneByte(uint16Addr){AT24CXX_SOneByte(Addr,0xFF);}

程序清单：擦除整片数据函数

/***********************************************************************************功能描述：擦除整个芯片AT24CXX（即芯片存储单元数据都是0xFF）入口参数：无返回值：无备注:不同的存储芯片，存储空间不同，AT24CXX_SIZE数值不同。************************************************************************************/voidAT24CXX_EraseAll(void){uint16i;//填充缓冲区for(i=0;iAT24CXX_SIZE;i++){AT24CXX_SOneByte(i,0xFF);}}

最后，在主函数中对串口1和I2C进行初始化，并通过串口1发送不同的命令实现对单片机片外E2PROM的单字节读、写及擦除等操作。

代码清单：主函数

intmain(void){uint8Temp;P3M1=0xFE;P3M0=0xFE;//设置为准双向口P3M1=0xFD;P3M0|=0x02;//设置为推挽输出I2C_init();//IIC初始化Uart1_Init();//串口1初始化EA=1;//使能总中断delay_ms(10);//初始化后延时while(1){if(WriteFLAG)//写模式{WriteFLAG=0;//写标志变量清零,发送一次AT24CXX_SOneByte(0x0010,0x33);//在地址0x0010位置写入1个字节数据0x33SDataByUart1(0x33);//串口1发送数据0x33表示写操作完成}if(ReadFLAG)//读模式{ReadFLAG=0;//读标志变量清零,发送一次Temp=AT24CXX_RcvOneByte(0x0010);//在地址0x0010位置处读取1个字符SDataByUart1(Temp);//串口1发送读取的字符}if(ClearFLAG)//清除模式{ClearFLAG=0;//清除标志变量清零,发送一次AT24CXX_EraseOneByte(0x0010);//擦除地址0x0010位置处数据SDataByUart1(0x00);//串口1发送数据0x00表示擦除完成}}}

6.4.硬件连接

图26：开发板连接图

7.外部EEPROM存储器读写多字节实验（硬件I2C）7.1.编写代码

首先，在文件中编写硬件I2C方式的读写字节函数和对E2PROM存储器的基本操作函数。请参考“实验2-14-3：外部EEPROM存储器读写单字节实验（硬件I2C）”部分。

然后，在主函数中对串口1和I2C进行初始化，并通过串口1发送不同的命令实现对单片机片外EEPROM的多字节读、写及擦除等操作。

代码清单：主函数

intmain(void)P3M1=0xFE;P3M0=0xFE;//设置为准双向口P3M1=0xFD;P3M0|=0x02;//设置为推挽输出I2C_init();//IIC初始化Uart1_Init();//串口1初始化EA=1;//使能总中断delay_ms(10);//初始化后延时while(1){if(WriteFLAG)//写模式{WriteFLAG=0;//写标志变量清零,发送一次AT24CXX_SLenByte(0x0010,scan,E2PROM_Length);//向E2PROM起始地址0x0010中连续写入scan数组中的E2PROM_Length个字节数据SDataByUart1(0x33);//串口1发送数据0x33表示写操作完成}if(ReadFLAG)//读模式{ReadFLAG=0;//读标志变量清零,发送一次AT24CXX_RcvLenByte(0x0010,buffer,E2PROM_Length);//从E2PROM地址0x0010开始连续读取E2PROM_Length字节数据并存入到buffer数组中SStringByUart1_n(buffer,E2PROM_Length);//串口1发送数组buffer中的值（即读取的多字节数据）}if(ClearFLAG)//清除模式{ClearFLAG=0;//清除标志变量清零,发送一次AT24CXX_EraseAll();//擦除整片，需要一定的耗时SDataByUart1(0x00);//串口1发送数据0x00表示擦除完成}}

7.2.硬件连接

图27：开发板连接图

总结

以上是今天要讲的内容，希望对大家有帮助，如果有啥不明白的，欢迎讨论哦！
