电压跟随器是什么？其特点和作用以及电路特点解析，如何计算

[导读]电压跟随器是共集电极电路，信号从基极输入，射极输出，故又称射极输出器。基极电压与集电极电压相位相同，即输入电压与输出电压同相，也就是电压跟随器的电压放大倍数恒小于且接近1。当RF=0，R1=∞，即uo=ui，Auf=1这时输出电压跟随输入电压作形同的变化，称为电压跟随器。

电压跟随器是什么？

电压跟随器是共集电极电路，信号从基极输入，射极输出，故又称射极输出器。基极电压与集电极电压相位相同，即输入电压与输出电压同相，也就是电压跟随器的电压放大倍数恒小于且接近1。当RF=0，R1=∞，即uo=ui，Auf=1这时输出电压跟随输入电压作形同的变化，称为电压跟随器。

电压跟随器的计算分析

电压跟随器是增益等于一的电路，其输出电压跟随输入电压

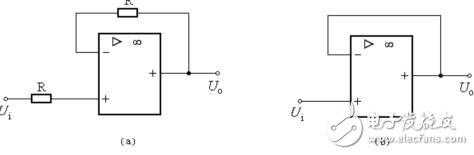

在同相直流放大器中，当R1＝∞时，可得如图（a）所示的电压跟随器；当R1＝∞，且Rf＝R2＝０时，可得图（b）所示的电压跟随器。根据同相直流放大器Auf的计算式可得：Auf≈１

电压跟随器的特点

电压跟随器具有高输入电阻、低输出电阻的特点。极端一点理解的话，当输入阻抗很高时，就相当于对前级电路开路，当输出阻抗很低时，对后级电路就相当于一个恒压源，即输出电压不受后级电路阻抗影响。一个对前级电路相当于开路，输出电压又不受后级阻抗影响的电路当然具备隔离作用，即使前、后级电路之间互不影响。而隔离作用就是将负载对输入端的影响隔离掉。电压跟随器的作用

在电路中，电压跟随器一般做缓冲级及隔离级。由于电压放大器的输出阻抗一般比较高，通常在几千欧到几十千欧，如果后级的输入阻抗比较小，那么信号就会有相当的部分损耗在前级的输出电阻中。在这个时候，就需要电压跟随器来从中进行缓冲。起到承上启下的作用。应用电压跟随器的另外一个好处就是，提高了输入阻抗，这样，输入电容的容量可以大幅度减小，为应用高品质的电容提供了前提保证。

在这里，电压跟随器的作用正好达到应用，把电路置于前级和功放之间，可以切断扬声器的反电动势对前级的干扰作用，使音质的清晰度得到大幅度提高。

电压跟随器的电路特点

共集电路的输入高阻抗，输出低阻抗的特性，使得它在电路中可以起到阻抗匹配的作用，能够使得后一级的放大电路更好的工作。举一个应用的典型例子：电吉他的信号输出属于高阻，接入录音设备或者音箱时，在音色处理电路之前加入这个电压跟随器，会使得阻抗匹配，音色更加完美。很多电吉他效果器的输入部分设计都用到了这个电路。

电压隔离器输出电压近似输入电压幅度，并对前级电路呈高阻状态，对后级电路呈低阻状态，因而对前后级电路起到“隔离”作用。

电压跟随器常用作中间级，以“隔离”前后级之间的影响，此时称之为缓冲级。基本原理还是利用它的输入阻抗高和输出阻抗低之特点。

电压跟随器的输入阻抗高、输出阻抗低特点，可以极端一点去理解，当输入阻抗很高时，就相当于对前级电路开路；当输出阻抗很低时，对后级电路就相当于一个恒压源，即输出电压不受后级电路阻抗影响。一个对前级电路相当于开路，输出电压又不受后级阻抗影响的电路当然具备隔离作用，即使前、后级电路之间互不影响。
