30个常见元件符号库（上）
智慧创新站
2025-05-29【智能机电】238人已围观
简介包含以下：1、电阻2、无极性电容3、有极性电容4、二极管5、发光二极管6、红外接收二极管7、火焰传感器8、稳压二极管9、肖特基二极管10、三极管11、三级管12、电位器13、热敏电阻14、压敏电阻15、光敏电阻16、蜂鸣器17、扬声器18、晶振19、开关（SW1）20、开关（SW2）21、开关（SW...
包含以下：
1、电阻2、无极性电容3、有极性电容4、二极管5、发光二极管6、红外接收二极管7、火焰传感器8、稳压二极管9、肖特基二极管10、三极管11、三级管12、电位器13、热敏电阻14、压敏电阻15、光敏电阻16、蜂鸣器17、扬声器18、晶振19、开关（SW1）20、开关（SW2）21、开关（SW3）22、开关（SW4）23、驻极体话筒24、烟雾传感器（MQ2）25、湿敏传感器（humidity）26、常开继电器（KA_O）27、常闭继电器（KA_C）28、单个电池29、电池组30、变压器一
1、名称（英文名称）：电阻（RES2）
代号：R？
封装名称：或或或
图形符号：
2、名称（英文名称）：无极性电容（CAP）
代号：C?
封装名称或或
图形符号：
3、名称（英文名称）：有极性电容（C）
代号：C?
封装:/.2，/.3或/.4或/.6
图形符号：
4、名称（英文名称）：二极管（DIODE）
代号：D？
封装名称：或或或
图形符号：
5、名称（英文名称）：发光二极管（LED）
代号：LED?
封装名称：/.2或/.3或/.4
图形符号：
6、名称（英文名称）：红外接收二极管（DIODE-PHOTO）
代号：VD？
封装名称：/.3或/.2
图形符号：
7、名称（英文名称）：火焰传感器（DIODE-FLAM）
代号：VD？
封装名称：/.3或/.2
图形符号：
8、名称（英文名称）：稳压二极管（DIODE-Z）
代号：VS?
封装名称：
图形符号：
9、名称（英文名称）：肖特基二极管（DIODE-SCHOTTKY）
代号：VD?
封装名称：或或或
图形符号：
10、名称（英文名称）：三极管（PNP）
代号：VT?
封装名称：TO-92B或TO-92A
图形符号：
11、名称（英文名称）：三级管（NPN）
代号：VT?
封装名称：TO-92B或TO-92A
图形符号：
12、名称（英文名称）：电位器（RES-POT）
代号：RP?
封装名称：
VR1或VR2或VR3
图形符号：
13、名称（英文名称）：热敏电阻（RES-TH）
代号：RT?
封装名称：
图形符号：
14、名称（英文名称）：压敏电阻（RES-PIEZO）
代号：RY?
封装名称：/.3或/.5或/.6
图形符号：
15、名称（英文名称）：光敏电阻（RES-PHOTO）
代号：RG?
封装名称：或或或
图形符号：
16、名称（英文名称）：蜂鸣器（buzzer）
代号：HA?
封装名称：/.5
图形符号：
17、名称（英文名称）：扬声器（SPEAKER）
代号：BL？
封装名称：或或
图形符号：
18、名称（英文名称）：晶振（CRYSTAL）
代号：Y?
封装名称：XTAL
图形符号：
19、名称（英文名称）：开关（SW1）
代号：K?
封装名称：SWITCH1
图形符号：
20、名称（英文名称）：开关（SW2）
代号：K？
封装名称：SWITCH2
图形符号：
21、名称（英文名称）：开关（SW3）
代号：S?
封装名称：/.3
图形符号：
22、名称（英文名称）：开关（SW4）
代号：S?
封装名称：/.3
图形符号：
23、名称（英文名称）：驻极体话筒(MIC)
代号：MIC?
封装名称：/.4
图形符号：

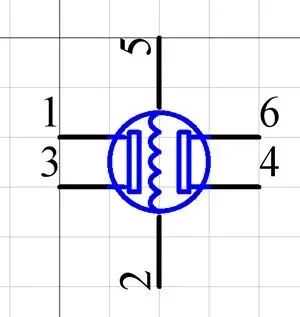

24、名称（英文名称）：烟雾传感器（MQ2）
代号：M?
封装名称：MQ2
图形符号：
25、名称（英文名称）：湿敏传感器（humidity）
代号：T？
封装名称：TH2
图形符号：
26、名称（英文名称）：常开继电器（KA_O）
代号：KA?
封装名称：KO-P4
图形符号：
27、名称（英文名称）：常闭继电器（KA_C）
代号：KA?
封装名称：KC-P4
图形符号：
28、名称（英文名称）：单个电池（DC-BATTERY-1）
代号：E?
封装名称：或
图形符号：
29、名称（英文名称）：电池组（DC-BATTERY）
代号：E?
封装名称：或或
图形符号：
30、名称（英文名称）：变压器（TRANS2）
代号：T？
封装名称：TRANS-3W或TRANS-5W或TRANS-10W
图形符号：
