LU90614红外温度传感器

看到一个红外测温模块，型号为LU90614。可以非接触测量100摄氏度范围内物体温度。网络购买的模块刚刚到货了。下面对于它的性能进行测试一下。

一、模块特性

在测温模块正面有测温传感器以及处理芯片。在上面有两个小芯片。其中一个显示未HK02C2，对应型号为HK24C02，这是一颗2kbit的EEPROM。另外一个丝印文字为HT33，是一颗3.3V的稳压芯片。对于TSOP48封装的芯片，表面没有任何丝印文字信息。不知道是什么芯片。主要的测温组件，是一个空心金属圆柱体。对于它的原理，现在我还不是太清楚。

提取码：u6d1

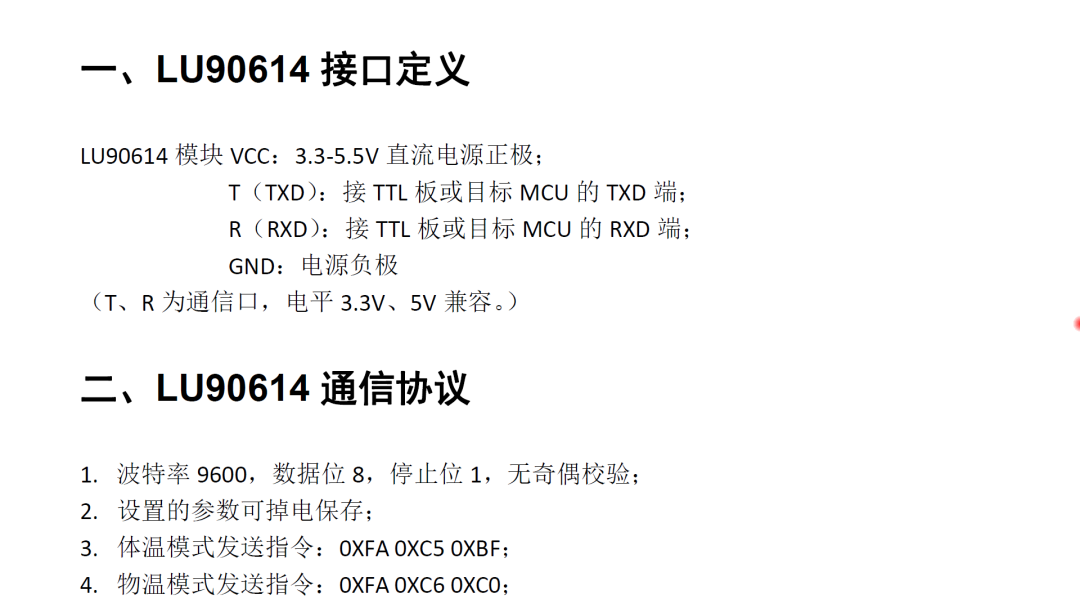

▲图1.1.1LU90614接口定义

二、测试电路

测温模块通过串口输出测量数据，设计一个单片机，通过串口读取测温数据，使用OLED显示温度，并通过USB和上位机进行通讯。设计单面PCB，适合一分钟制版。

▲图1.2.1测试电路原理图

▲图1.2.2测试电路PCB

一分钟之后，获得测试电路板，制作的非常完美。下面使用上午刚刚到货的镀锡液，给电路板镀锡。一分钟之后取出电路板，可以看到它的表面已经均匀镀上一层锡。线路表面呈现均匀的银色。下面焊接电路。

三、焊接调试

焊接电路板，对其进行清洗。使用了超声震动器辅助芯片对正。电路板上包括七个飞线，利用0欧姆进行飞线。

通过探针夹子连接ST-LINK。下载测试软件，可以看到单片机已经可以正常运行了。接下来编写传感器读取程序。

移植OLED程序，用于显示测量温度数值。将测温模块插在电路板上。它通过UART2与F103单片机相连。下面，按照模块的通讯协议读取温度值。

四、读取温度

在OLED上显示测量的结果。令人感到奇怪的是，显示的数据不太稳定。利用数据的校验位，将错误的数据丢掉之后，可以看到数据就比较稳定了。

▲图1.4.1读取的温度

下面看一下，读取温度的数值，总觉的有点奇怪。比如刚才黑色的热缩管，输出的温度很高。而使用手指，则立即恢复到36摄氏度。那么这个传感器究竟应该读取什么样的物体表面呢？这应该是传感器读取体温和物体温度功能不一样。

下面，通过发送测量物体温度命令之后，可以看到，此时测量温度数据就比较正常了。可以传感器在测量体温和物体温度的功能是不一样。使用热风枪加热热缩管，测量温度达到了90多度。现在环境温度为27.3度。和热电偶温度计读取的数值基本相同。这儿也验证了该传感器的数值是在合理的范围之内。手拿着温度传感器测量LED灯罩的温度。可以达到48摄氏度。

※总结※

本文测试了红外温度传感器。通过串口可以读取测量的数值。测量得到的数值在室温下比较合理。
