芯圣电子增强型1T 8051单片机入门手记01

HC89F0541/0531是一颗采用高速低功耗CMOS工艺设计开发的增强型8位单片机，内部有32K
BytesFLASH程序存储器，256BytesIRAM和1KBytesXRAM，最多30个双向I/O口，5个16位定时
器/计数器，3组12位带死区控制互补PWM，1个8位PWM，2个UART，1个SPI，一个IIC，最多
26个外部中断，16+2路12位ADC，四种系统工作模式（正常、低速、掉电和空闲）和18个中断源。

拿到一款开发板以及相关资料，怎样能够快速有效地了解它的概貌，对于新手来说一个快速上手的流程还是十分必要的，这样便不需要在了解到许多资料后，才知道正确的实操方式，一般都是习惯边操作边学习，既能快速学习又能及时掌握。今天我们就以上海芯圣的HC89F0541这款单片机为例，讲述如何在Keil环境下快速上手操作。

目前芯圣电子正在21IC做开发板的赠送活动，欢迎广大单片机爱好者、初学者多多参与。

1.芯圣电子SDK-HC89F0541开发板简介

SDK-HC89F0541开发板是基于HC89F0541设计的快速开发工具，包含MCU开发电路和在板调试模块。MCU开发电路为调试HC89F0541提供了必要的外设配置，在板调试模块则用作调试器和烧写器。

图1开发板功能介绍

1.1.板载功能介绍1.1.1.按键

SDK-HC89F0541配置2个物理按键：脱机烧录按键和复位按键。图1中1为脱机烧录按键用于在板调试模块的脱机烧录；图1中5为复位按键作为芯片的硬件复位按键使用。二者通过测试针的引脚连接MCU。

1.1.2.测试针

SDK-HC89F0541配置2组2*10测试针（图1中2所示），连接至MCU全部引脚，提供用户测试或扩展功能。

1.1.3.指示灯

SDK-HC89F0541配置4个指示灯分别用于：上电指示灯（图1中7所示LED2）、脱机烧录按键指示灯（图1中7所示LED1）和复位按键指示灯（图1中3所示）。

1.1.4.外部时钟

SDK-HC89F0541预留了2组外部时钟接口，分别为低频晶振和高频晶振（图1中4所示）。使用外部晶振时需要用户自己焊接相应的晶振和晶振电容（推荐值为20PF），2组晶振可通过下表中的引脚连接到MCU。

1.1.5.跳线设置

SDK-HC89F0541上有三组跳针J14（两组）\J13（图1中6所示），上电前需对跳针状态进行确认，具体设置如下：

1.1.6.在板调试模块接口

SDK-HC89F0541预留了两组仿真烧录接口（图1中8所示），分别位于MCU开发电路和在板调试模块。包含双线、四线和ISP接口。

1.1.7.USB接口

SDK-HC89F0541提供1组MicroUSB接口（图1中9所示），通过该接口实现5V供电以及与PC机通信的功

能。

1.2.HC89F0541的开发环境建立及调试

HC89F0541系列芯片支持第三方IDE开发，可使用KeilMDK开发工具进行程序的编辑、编译链接及调试下载等功能。

1.2.1.KeilMDK安装

可参照《敏矽微电子Cortex-M0学习笔记02-开发环境的建立及调试》。

1.2.2.HC-LINK仿真软件安装

①解压下载的软件安装包HC-LINK仿真器安装软件，运行；

当提示系统缺少以及时，先取消此次安装再使用DirectXRepair工具修复。

XP或Win7系统使用DirectXRepair工具修复。

Win8或Win10系统使用DirectX_Repair_win8_win10工具修复。

DirectXRepair和DirectX_Repair_win8_win10工具组合压缩包下载地址：

⑥安装中；

至此我们便可以通过Keil平台，选择HC89F0541等系列芯片进行程序调试。

1.2.3.建立工程

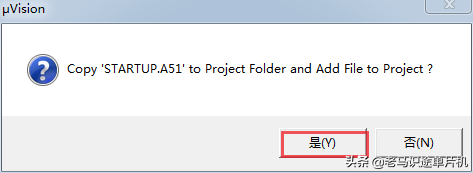

keil建立工程时，选择完芯片后会提示是否添加启动代码到刚刚新建的工程，一般选择“是”添加启动代码。启动代码作用是配置硬件，设置一下堆栈、程序入口点等。

⑥在空白文档中编写C51或汇编程序，编写完成后将文件保存在example文件夹里。

⑦将添加到工程中

1.2.4.第一种添加文件方式

组选择“SourceGroup1”，右下角选择“AddFiles”添加文件

1.2.5.第二种添加文件方式

a.左侧视图中右击“SourceGroup1”，选择“AddFilestoSourceGroup1”

c.退出后可看到左侧视图中“SourceGroup1”下已经成功添加文件

d.右击文件，选择

⑧打开工程选项配置

⑨打开Target标签页，勾选UseOn-chipROM和UseOn-chipXRAM

⑩打开Output标签页，勾选CreateHEXFile

注：勾选UpdateTargetbeforeDebugging之后，用户在每次编译程序后，无需点Download进行下载，直接点Debug就可以完成程序的下载，并进入仿真。

1.3.例程讲解

include""/*********************************************实现效果：P00设置为下降沿中断，每进一次中断后，LED1状态改变一次******************************************************************************/voidmain(){/****系统初始化*******/CLKSWR=0x51;//选择内部高频RC为系统时钟，内部高频RC2分频，Fosc=16MHzCLKDIV=0x01;//Fosc1分频得到Fcpu，Fcpu=16MHz/************相关配置初始化********************/P1M4=0xC2;//P14设置为推挽输出/*************INT1配置初始化********************/P0M0=0x69;//P00设置为带SMT上拉输入PITS0|=0x01;//INT0下降沿IE|=0x01;//打开INT0中断EA=1;//打开总中断while(1);}/*******************************************************************************@说明INT0中断服务函数*@参数无*@返回值无*@注无******************************************************************************/voidINT0_Rpt()interruptINT0_VECTOR{P1_4=~P1_4;//外部中断一次，P14翻转一次}

(3)加载程序开发板状态，此时LED3的灯亮，LED4灯灭

细节图

(4)用杜邦线连接开发板P00端口与GND端口，这时P00端产生下降沿，产生中断LED4灯亮，此时程序停到断点处。

细节图

(5)拔掉杜邦线GND端，LED4灯灭。可以反复测试，接地产生下降沿则灯亮，反之灯灭。

由此可测试产生下降沿外部中断程序。

附录：寄存器配置，相关内容来自HC89F0541芯片手册
