最常见二极管详解：从封装到参数横向对比

一句话来概括二极管：将PN结用外壳封装起来，并加上电极引线就构成了二极管，早期的二极管包含Cat’sWhiskerCrystals（猫须晶体），现最普遍的多是半导体二极管。

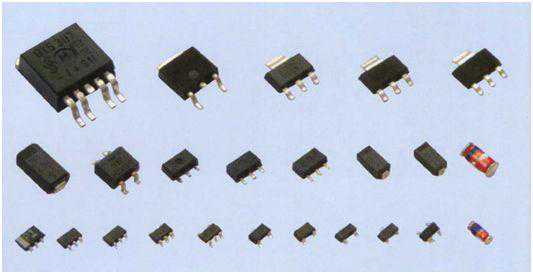

SMD二极管

发光二极管

我们来看下二极管这个家族的成员们！

二极管的标识图：

如何来判断二极管的好坏?-看关键参数!SwitchingDiode-开关二极管

一种小信号二极管，具有非常快的反向恢复时间和非常低的漏电流。在电路中常用作开关。

VR一般在35V~350V

IF一般在125mA~250mA

TRR一般4ns

常见型号：xx4148xx、BAV99x、BAW56x

RectifierDiode-整流二极管

将交流电能转变为直流电能的半导体器件。整流二极管具有明显的单向导电性。硅整流二极管的击穿电压高、反向漏电流小、高温性能良好。

主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥。使用uIF一般在0.5A~16A，为功率二极管；uVR一般在50V~1000V；u按TRR大小分为：SuperFast、UltraFast、FastRecovery、StandardRecovery

ZenerDiode-齐纳二极管

一种特殊的二极管，工作在反向击穿区，在电路中反向连接，起稳压的作用。

最大损耗功率PD一般在200mW~1W；

VZ一般在2V~43V；

大部分系列允许有5%的电压误差；

u常见型号：UDZxxB,MMxZ52xxBx,BZX84Cxx,BZT52Cxxx,DDZxxxx,AZ23Cxx,DFLZxx,DDZ96xx/97xx

TVS

TVS：TransientVoltageSuppressor瞬態抑制電壓二極管，單向和雙向均可在直流和交流電路中應用，大部份系列允許5%的電壓偏差。

具有大尺寸Die、大封裝的Zenerdiode；

擊穿電壓VBR一般在5V~600V；

功率一般在225W~15KW；

PowerDITM123-225W;SMA-400W;SMBDO15-600W;SMCDO201AD-1500W;15KPAP600-15000W

常見型號：SMAJxx(C)A,P6KExxx(C)A,1..5KExxx(C)A

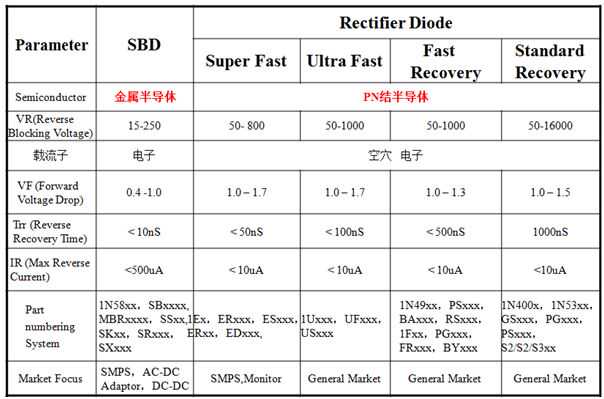

SchottkyDiode与RectifierDiode区别

二极管的主要供应商：
