拆解报告：QCY Q29 TWS真无线蓝牙耳机

QCY蓝牙耳机品牌成立于2009年,用音乐运动定义蓝牙,持匠心定义品质,让快乐定义生活,是中国互联网无线蓝牙耳机热销品牌,专注于打造革新蓝牙科技产品。本次我爱音频网拿到了这款QCYQ29，一眼看上去就感觉它的外观与众不同，甚至想马上进行拆解。

一、QCYQ29开箱

包装正面写着分离式蓝牙耳机，也就是TWS真无线耳机。

品名为Q29分离式蓝牙耳机，型号：QCY-Q29，通话时长：约3小时，待机时间：约80小时，充电时间：约1~2小时，蓝牙版本，蓝牙协议：HFP/A2DP/HSP/AVRCP。

打开盒子，里面整齐地排列着装着耳机的充电盒、两幅耳机套和数据线的盒子。

取出包装内物品，可以看到附赠的是一条扁平的短充电线，另外有一本产品手册。

正面半透明的盖子，产品在内部若隐若现，盖子上是QCY的LOGO。

侧面通过半透明的盖子可以看到盖子的转轴，下方是MicroUSB接口和指示灯。

取出耳机后，我爱音频网观察到充电盒使用2pin触点为耳机充电。

耳机背部是一个按钮，上面有QCY的logo。

麦克风的孔位于侧面。

耳机这边的2pin充电触点特写。

耳机防尘网，密度较高。

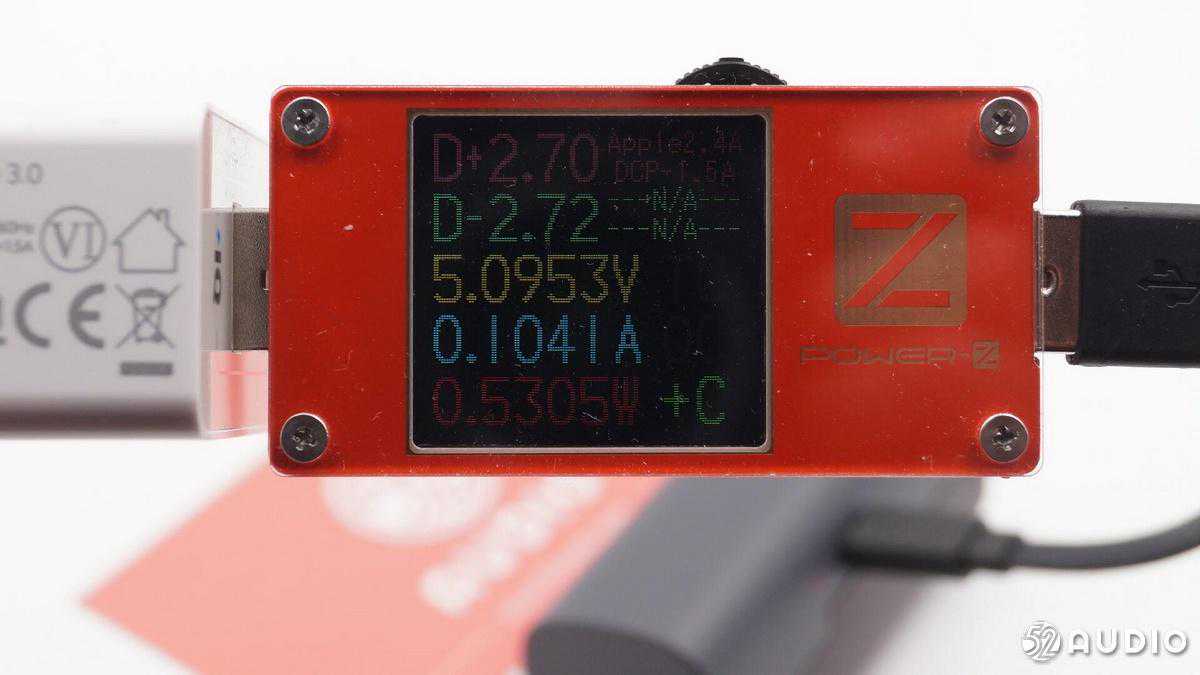

我爱音频网使用ChargerLABPOWER-ZKT001测试仪测得充电电流0.1A。

二、QCYQ29拆解

拆开耳机，电池采用铜箔包裹。

两根充电焊点，没有采用漆包线好评。

据我爱音频网拆解，QCYQ29的扬声器单元采用封胶固定。

全部由铜箔包裹的电池。

打开铜箔，0.16Wh的锂电池，电池上焊接了保护板。

PCB也被铜箔包裹，防止干扰。

驻极体麦克风和胶套。

主板上有一个按键，上面的长条元件是蓝牙天线。

据我爱音频网拆解，QCYQ29采用Unictron咏业科技的蓝牙天线，采用贴片封装。

Unictron咏业科技AA029天线资料。

元件面的铜箔焊接在PCB侧面上。

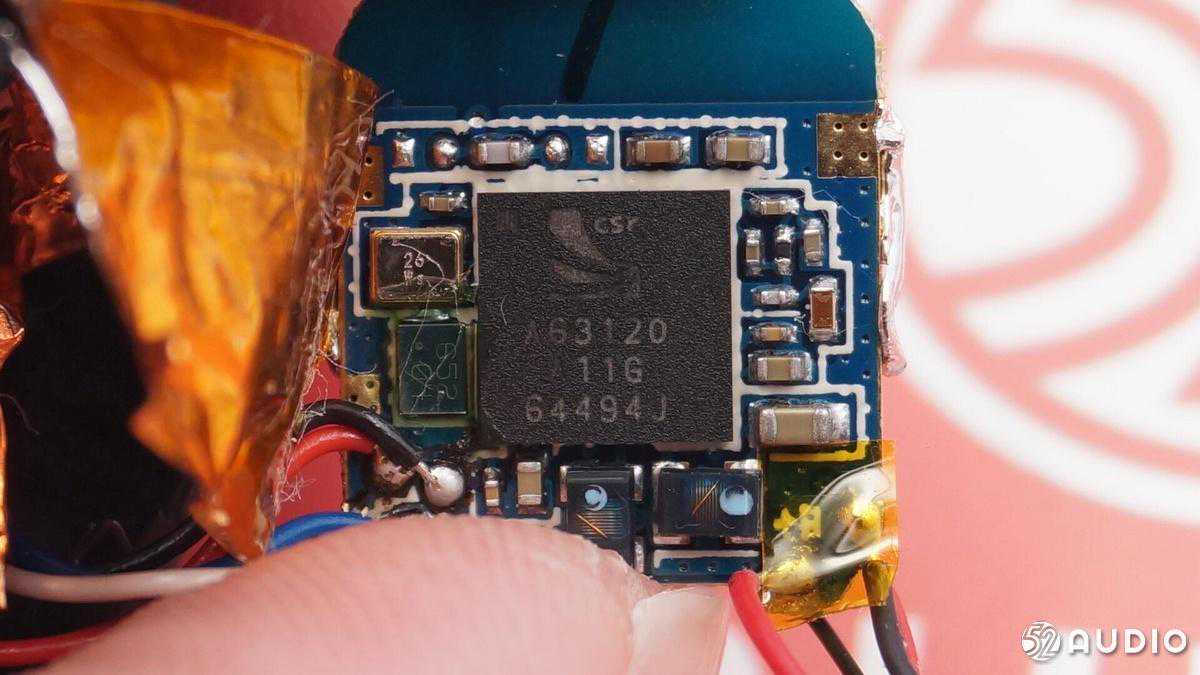

蓝牙方案为高通CSRA63120TWS无线对耳方案。CSRA63120支持蓝牙4.2协议，内置80MHz高通KalimbaDSP，集成高性能立体声编码器，同时支持模拟或者数字麦克风，内置锂电池充电。

QCY这款Q29采用收纳盒和充电盒合二为一的设计，可以大大增强使用体验。

壳体内部固定比较简单。

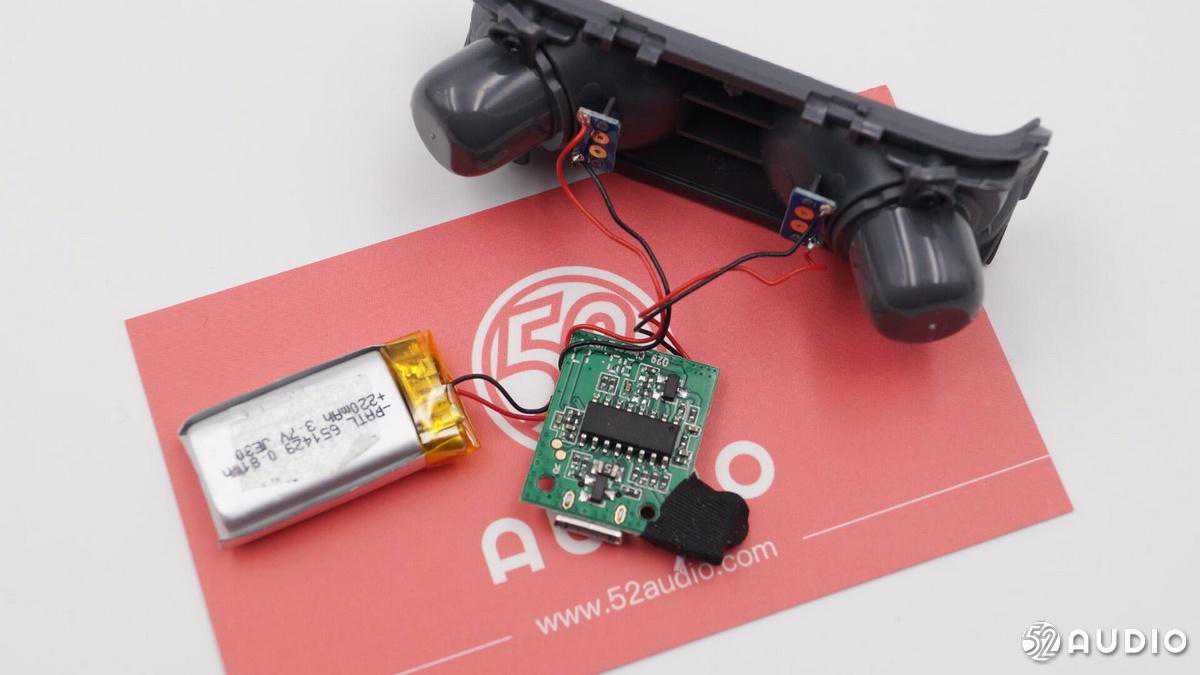

一块锂电池，充电板，输出给两个耳机充电。

耳机充电弹簧针。

充电盒内置220mAh锂电池。

充电盒内的主板之正面。

主板背面，镊子夹住的是指示灯。

两颗指示灯贴了遮光胶布。

博驰信CT6201一体化锂电池管理IC，800mA线性充电和升压。

博驰信CT6201详细资料。

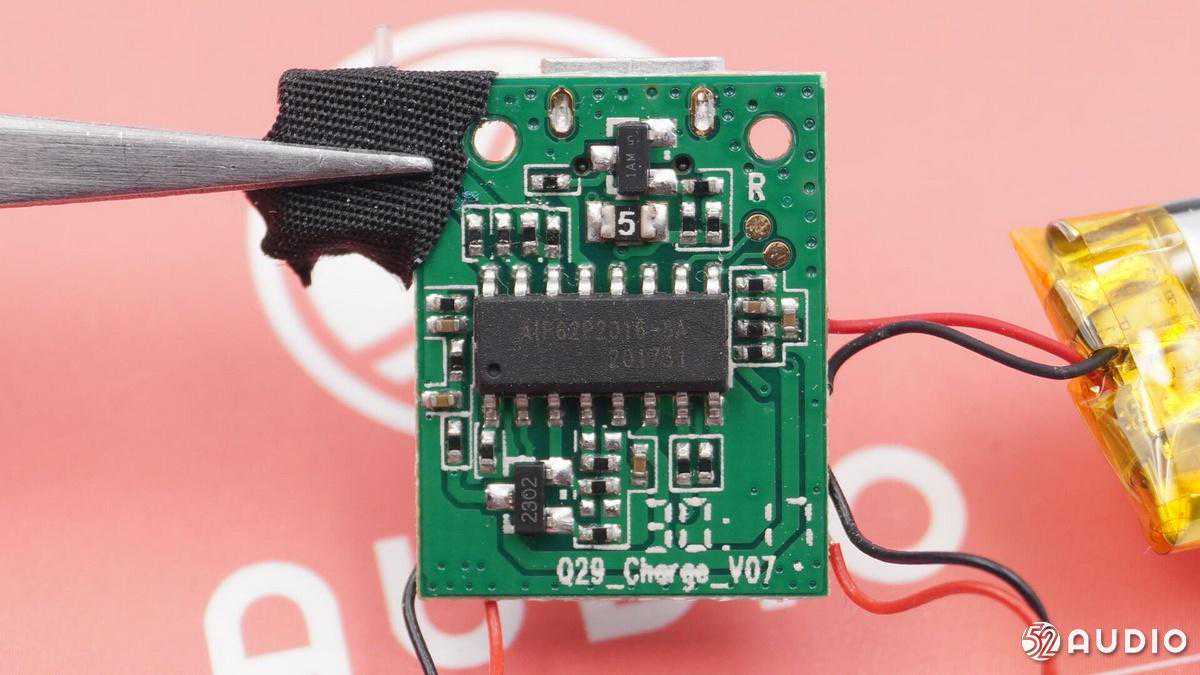

内部主控单片机。

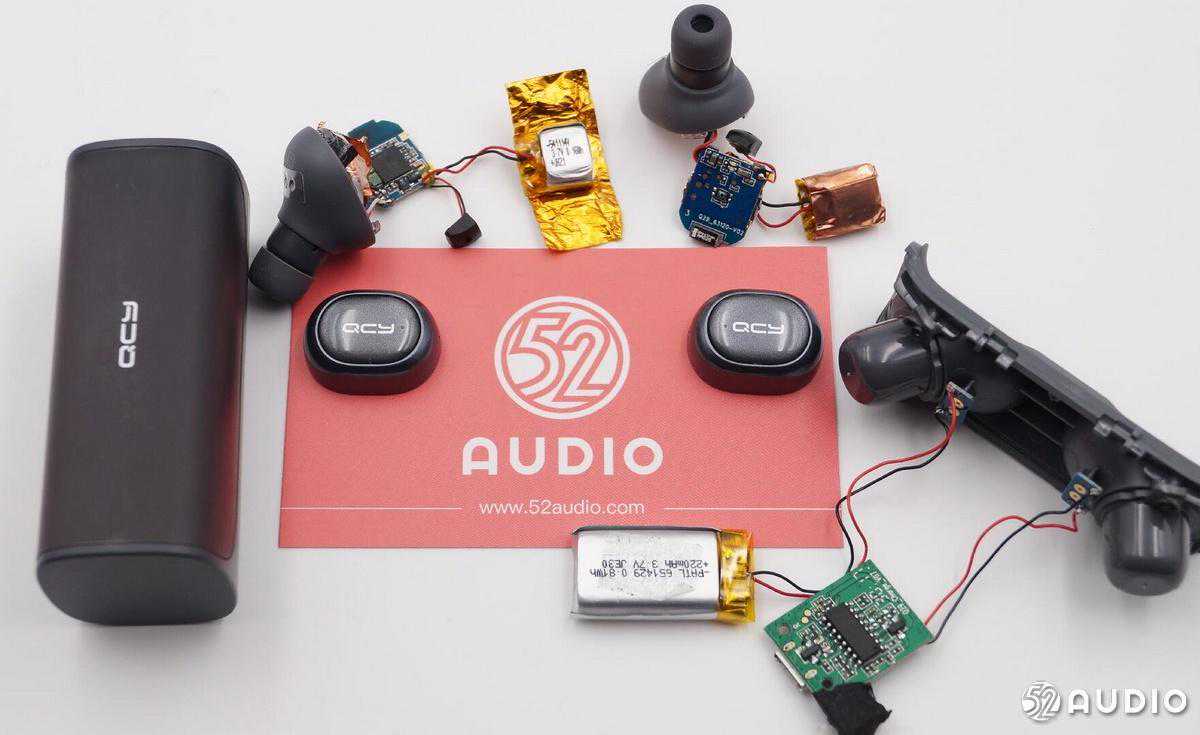

拆解全家福。

我爱音频网拆解总结：

1、耳机内部PCB设计合理，焊点干净，耳机整体上做工很好；

2、电池采用铜箔包裹，可以增加机械强度，增强稳定性；

3、采用Unictron蓝牙天线，提升了连接稳定性；

4、采用高通CSRA63120TWS无线耳机方案，带来了低功耗高性能。
