拆解一只金属外壳的直流微安表，型号GYA-III

这是一只微安表，高压泄漏电流测量专用的。

正面有个船形开关。

前后都是不锈钢外壳的，最大量程为1.999mA（1999微安）供电电源为9V。

侧面的样子。

外壳上有个带内螺纹的铜柱。

另一侧有个接线插孔。

开机显示零位。

找个电流源看看显示精度如何。

用过程校准源的微安输出档进行测试。

5微安输出的显示值。

10微安输出的显示值。

552微安输出的显示值。

这是1000微安输出时的显示值。

满量程1999微安输出的显示值，量程内的精度不错。

拆开看一下内部结构。

不锈钢的后盖。

不锈钢前壳和内部电路，使用一节9V电池供电。

侧面看，内部是双层结构电路板。

取掉上层电路板的固定螺丝。拿掉白色元件的外罩，是个输入端的共模抑制电感，消除电磁干扰的。

和共模电感并联的14k221压敏电阻，右侧有个调节电位器。

底层的电路板。

底层电路板侧面视图，四角有支撑铜柱。

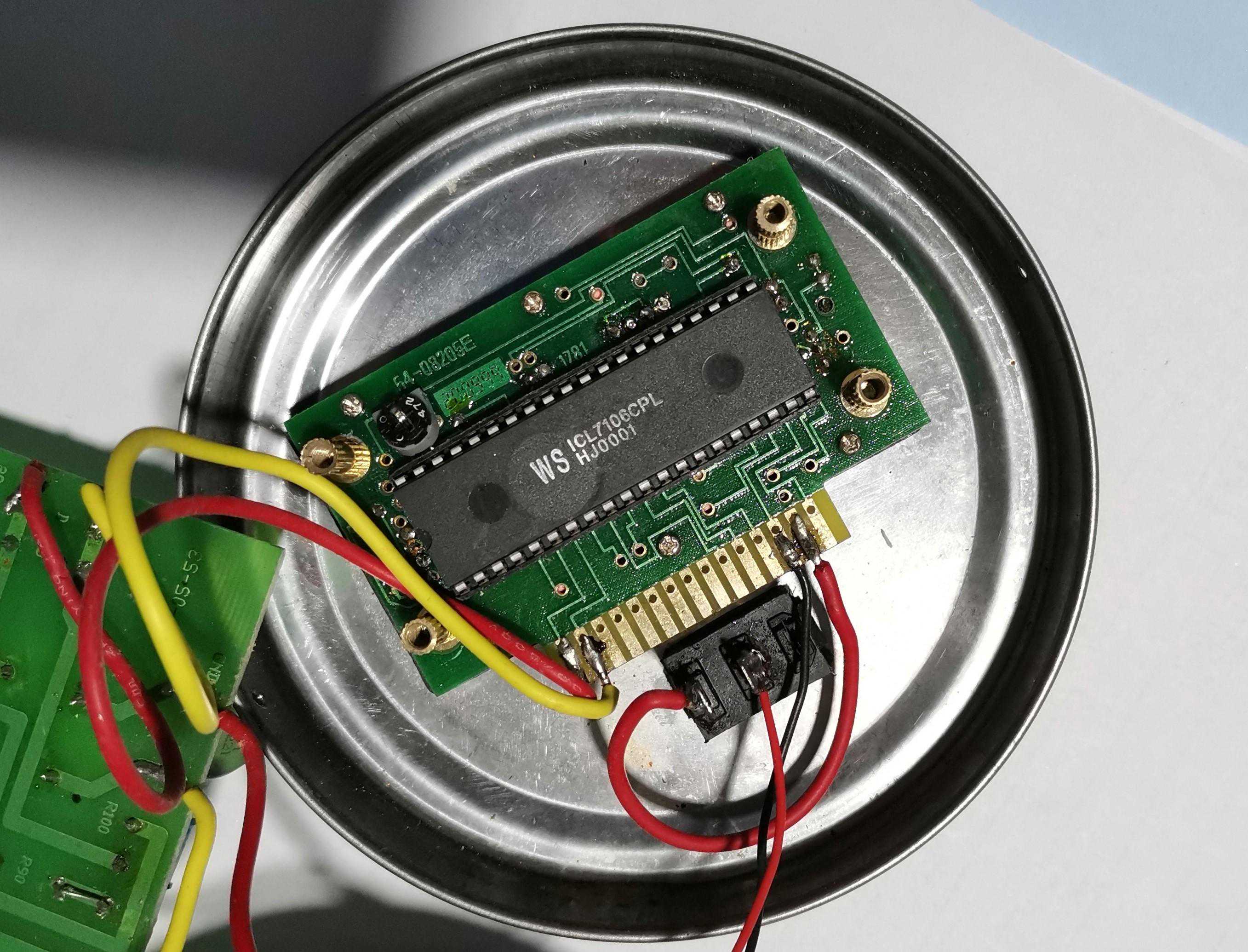

上面有个标记为ICL7106CPL的芯片，内部包含了LCD驱动显示、A/D转换等功能。芯片左上角有个校准电位器，可调节零位和满量程的显示误差。

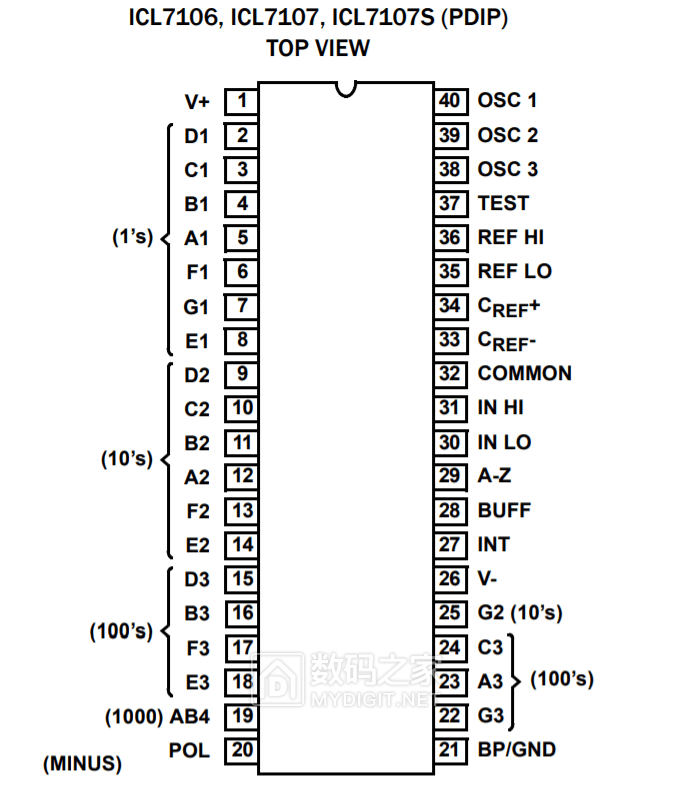

ICL7106CPL管脚定义：

典型应用电路之一：

典型应用电路之二：
