SN74AHC1G14DBVR/SN74AHC1G14DCKR/AIP74AHC1G14

提供SN74AHC1G14DBVR/SN74AHC1G14DCKR/AIP74AHC1G14中文资料_价格_PDF数据手册_引脚图及功能产品描述

SN74AHC1G14DBVR/SN74AHC1G14DCKR/AIP74AHC1G14是高速硅栅CMOS器件。它们提供带施密特的反相器功能。这些电路能够将缓慢变化的输入信号转换为清晰定义的无抖动输出信号。

SN74AHC1G14DBVR/SN74AHC1G14DCKR/AIP74AHC1G14具有CMOS输入转换电平，电源电压范围为2V～5.5V。

其主要特点如下：

●对称输出阻抗

●低功耗

●平衡的传输延时

●工作环境温度范围：-40℃～+105℃

●封装形式：SOT23-5/SOT353

●ESD保护：

人体模式（EIA/JESD22－A114－A）超过2000V

机械模式（EIA/JESD22－A115－A）超过200V

基础参数

逻辑电路的归属系列:74AHC

施密特触发器输入:是

通道数:1

每通道输入数:1

电源电压:2V~5.5V

静态电流(最大值):1uA

不同V,最大CL时的最大传播延迟:10.6ns@5V,50pF

低电平输出电流(IOL):8mA

高电平输出电流(IOH):8mA

逻辑电平-高:2.2V~3.85V

逻辑电平-低:0.9V~1.65V

工作温度:-40℃~+105℃

尺寸最大值

交流参数

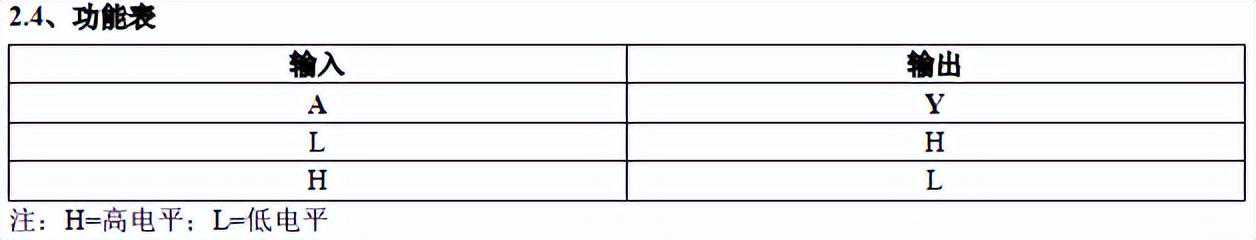

功能框图

逻辑符号

IEC逻辑符号

逻辑框图

引脚图及功能
