新板回来，输出管用

四管前级对比干扰。

新板回来，输出管用zvn2106。上次试验噪音变大，有点不服，波形没问题。源极电阻220欧，电流五十毫安，有点温度，输出管就不咋热。看FFT图，很好，输出特性也可以。

回头看旧板，两板的噪声带基本一样，旧板按顺序分级接地，新一板用数字线路一样铺铜接地，仪器上区别不大。用土办法，直接用耳机听。同一电源插座，用烙铁制造干扰，通过耳机听干扰的大小。这个本是电源抗干扰的项目，也能检验地线问题，同时体现设计者的硬件水平。

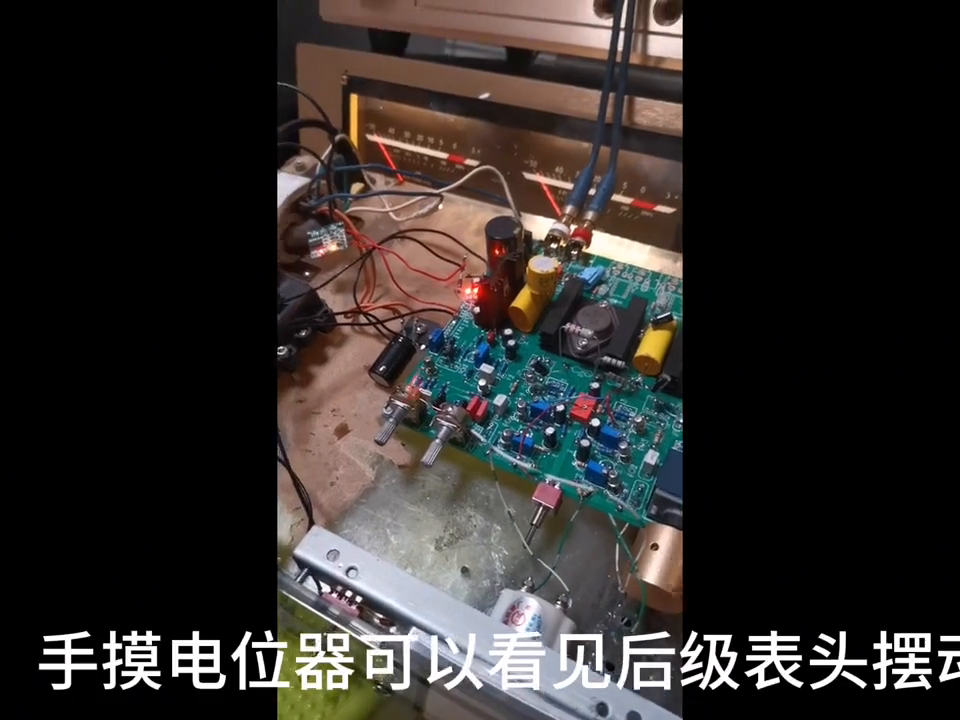

接入后级，前级音量开到最大，干扰源用大功率取暖器，这时也会对后级干扰。要挑选好的后级或后级经电源滤波器才能说明问题。手摸电位器可以看见后级表头摆动，反复开启取暖器开关，表头一动不动，说明地线优异。不好的话，这边听音乐，那边开灯，喇叭就会出现爆音。

当然加入emi线路或者加电源滤波器就会减少电网的干扰。如果像刚才试验中什么也不加，很多百万级系统也类似这样的拍拍爆音。硬件没十几二十年功力，不容易做到。当然，用电池就完全隔离了。
