半导体封装Wire Bonding 打线邦定（引线键合技术）的详解；

WireBonding（引线键合技术）

1•WireBonding原理

2•Bonding用Wire

3•Bonding用Capillary

4•焊接时序图

5•BSOBBBOS

6•Wirebondingloop(线弧)

7•Wirebond不良分析

添加图片注释，不超过140字（可选）

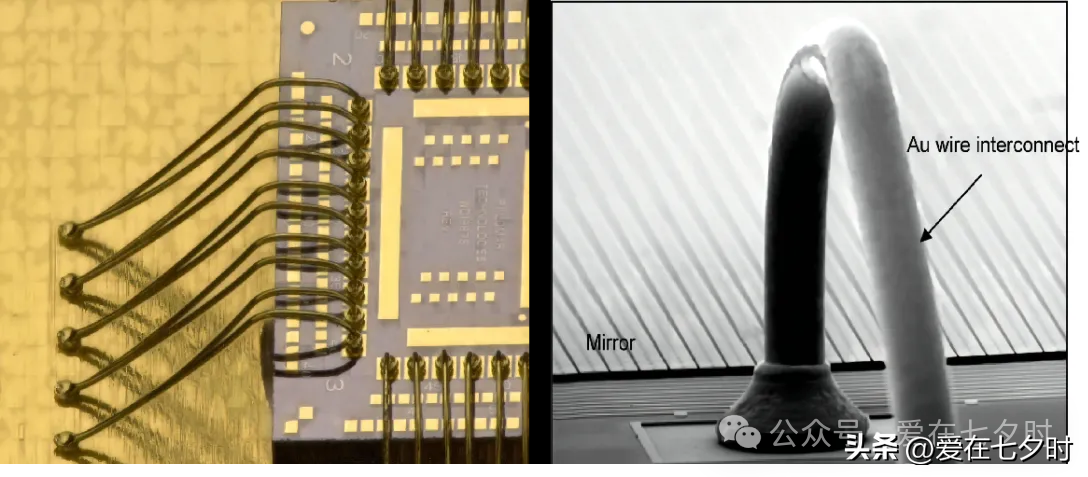

1．WireBonding原理

a•IC封装中电路连接的三种方式：

b•倒装焊（Flipchipbonding)

c•载带自动焊（TAB---tapeautomatedbonding)

d•引线键合（wirebonding)

WireBonding---引线键合技术

WireBonding的作用

电路连线，使芯片与封装基板或导线框架完成电路的连线，以发挥电子讯号传输的功能

WireBonding的分类

按工艺技术：

1•球形焊接（ballbonding)

2•楔形焊接(wedgebonding)

按焊接原理：

1.热压焊

300-500℃

无超声

高压力

引线：Au

2.超声焊

室温22~28

有超声

低压力

引线：Al、Au

3.热超声焊

100~150℃

有超声

低压力

引线：Au

添加图片注释，不超过140字（可选）

热超声焊的原理：

对金属丝和压焊点同时加热加超声波，接触面便产生塑性变形，并破坏了界面的氧化膜，使其活性化，通过接触面两金属之间的相互扩散而完成连接。

WireBonding的四要素：

•Time(时间）

•Power(功率）

•Force(压力）

•Temperature（温度）

2•Bonding用Wire

AuWIRE的主要特性：

•具有良好的导电性，仅次于银、铜。

电阻率（μΩ・ｃｍ）的比较

Ag（１．６）＜Cu（１．７）＜Au（２．３）＜Al（２．７）

•具有较好的抗氧化性。

•具有较好的延展性，便于线材的制作。常用Au

Wire直径为23μｍ，25μｍ，30μｍ

•具有对热压缩Bonding最适合的硬度

•具有耐树脂Mold的应力的机械强度

•成球性好（经电火花放电能形成大小一致的金球）

•高纯度（4N：99.99%）

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

3•Bonding用Capillary

Capillary的选用：

Hole径（Ｈ）

Hole径是由规定的Wire径ＷＤ（WireDiameter)来决定H=1.2~1.5WD

添加图片注释，不超过140字（可选）

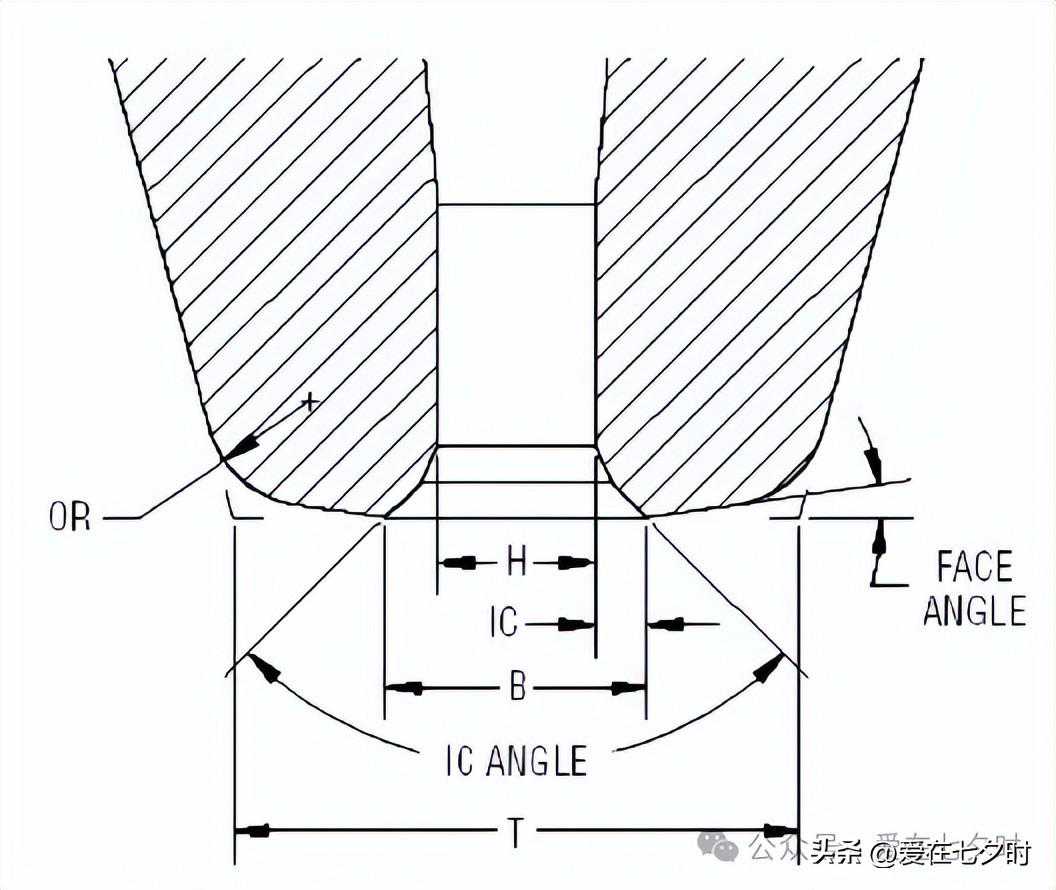

Capillary主要的尺寸：

H：HoleDiameter(Hole径)

T：TipDiameter

B：ChamferDiameter(orCD)

IC：InsideChamfer

ICANGLE：InsideChamferAngle

FA：FaceAngle(Face角)

OR：OutsideRadius

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

a15(15XX)：直径1/16inch（约1.6mm)，标准氧化铝陶瓷

bXX51：capillary产品系列号

c18：HoleSize直径为0.0018in.（约46μm）

d437：capillary总长0.437in.(约11.1mm）

eGM：capillarytip无抛光;(P：capillarytip有抛光）

f50：capillarytip直径T值为0.0050in.（约127μm）

g4：IC为0.0004in.（约10μm）

h8D：端面角度faceangle为8°

i10：外端半径OR为0.0010in.（约25μm）

j20D：锥度角为20°

kCZ1：材质分类，分CZ1,CZ3,CZ8三种系列

添加图片注释，不超过140字（可选）

Capillary尺寸对焊线质量的影响：

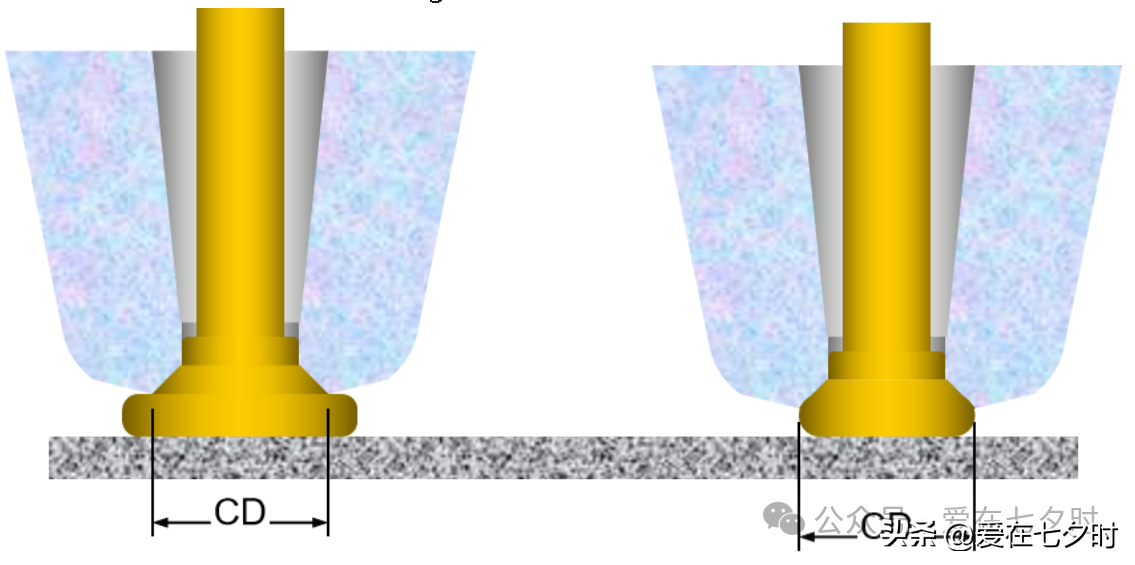

1•Chamfer径（ＣＤ）

Chamfer径过于大的话、Bonding强度越弱，易造成虚焊.

添加图片注释，不超过140字（可选）

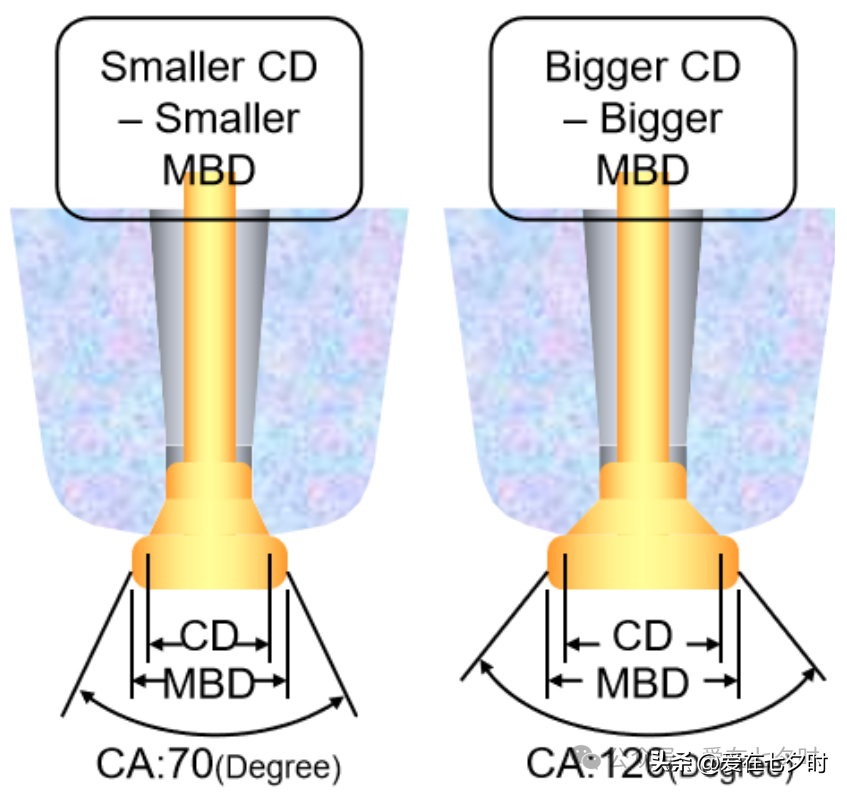

2•Chamfer角（ICA）

Chamfer角：小→BallSize：小

Chamfer角：大→BallSize：大

添加图片注释，不超过140字（可选）

将Chamfer角由90°变更为120°可使Ball形状变大，随之Ball的宽度变宽、与Pad接合面积也能变宽。

添加图片注释，不超过140字（可选）

3•OR（OuterRadius）及FA（FaceAngle）：

对HillCrack、Capillary的OR（OuterRadius）及FA（FaceAngle）的数值是重要影响因素。

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

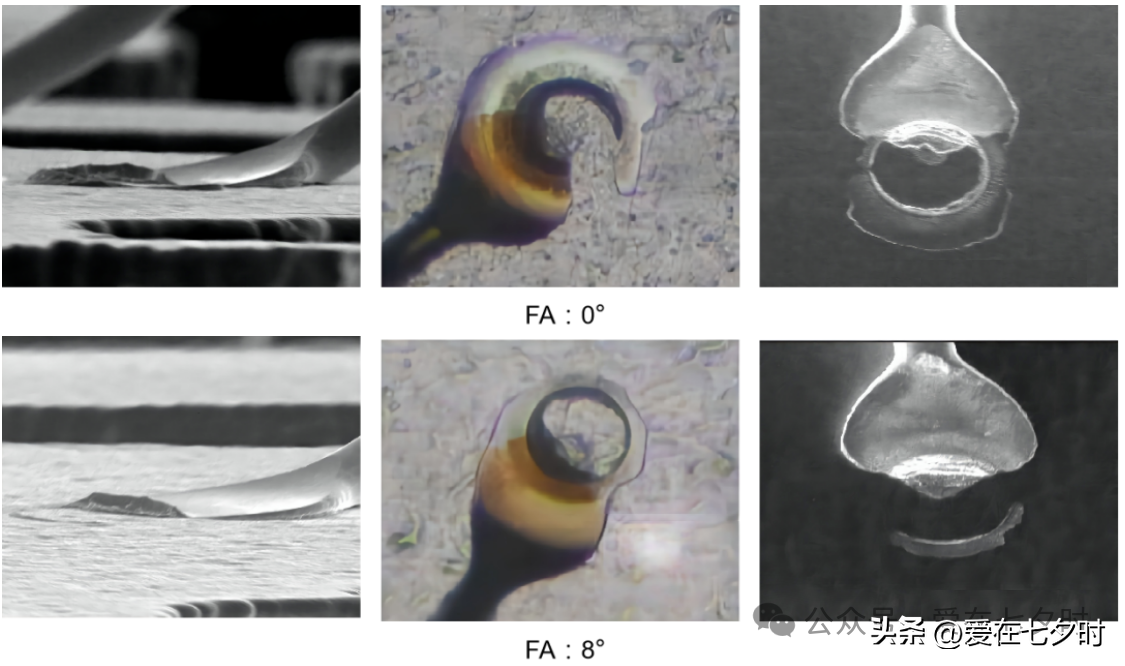

FA（FaceAngle）0°→8°变更

FA0°→8°的变更并未能增加WirePull的测试强度，但如下图所示，能够增加2ndNeck部的稳定性。

添加图片注释，不超过140字（可选）

4•焊接时间顺序图

次序

动作

1

焊头下降至第一焊点之搜索高度

2

第一焊点之搜索

3

第一焊点的接触阶段

4

第一焊点的焊接阶段

5

返回高度

6

返回距离

7

估计线长高度

8

搜索延迟

9

焊头下降至第二焊点之搜索高度

10

第二焊点之搜索

11

第二焊点的接触阶段

12

第二焊点的焊接阶段

13

线尾长度

14

焊头回到原始位置

添加图片注释，不超过140字（可选）

焊头动作步骤

1•焊头在打火高度(复位位置)

添加图片注释，不超过140字（可选）

2•焊头由打火高度下降到第一焊点搜索高度

添加图片注释，不超过140字（可选）

3•第一焊点接触阶段

添加图片注释，不超过140字（可选）

4•第一焊点焊接阶段

添加图片注释，不超过140字（可选）

5•完成第一点压焊后,焊头上升到反向高度

添加图片注释，不超过140字（可选）

6•反向距离

添加图片注释，不超过140字（可选）

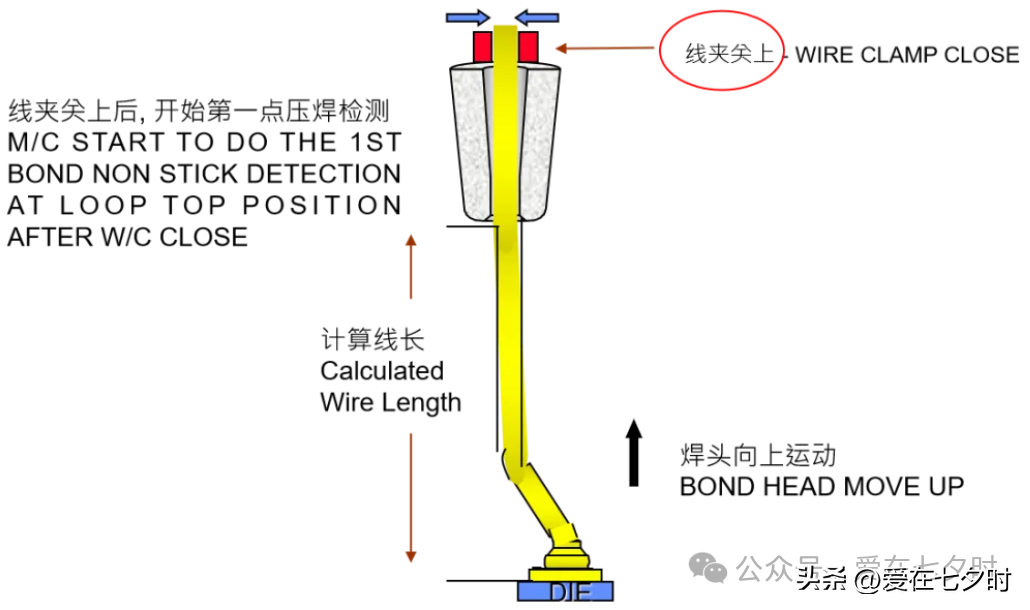

7•焊头上升到线弧高度位置

添加图片注释，不超过140字（可选）

8•搜索延迟

添加图片注释，不超过140字（可选）

9•XYZ移向第二压点搜索高度

添加图片注释，不超过140字（可选）

10•第二焊点接触阶段

添加图片注释，不超过140字（可选）

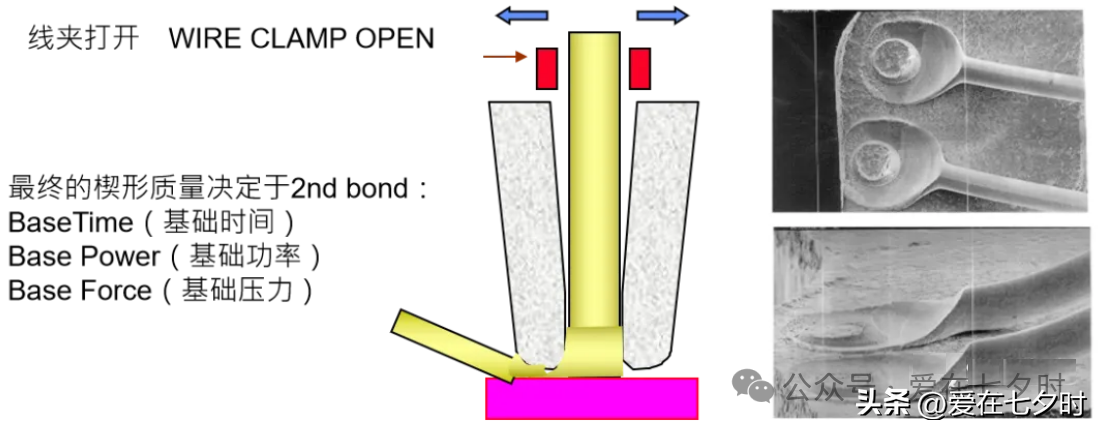

11•第二压点焊接阶段

添加图片注释，不超过140字（可选）

12•焊头在尾丝高度

添加图片注释，不超过140字（可选）

13•拉断尾丝

添加图片注释，不超过140字（可选）

14•金球形成，开始下一个压焊过程

添加图片注释，不超过140字（可选）

5．BSOBBBOS

添加图片注释，不超过140字（可选）

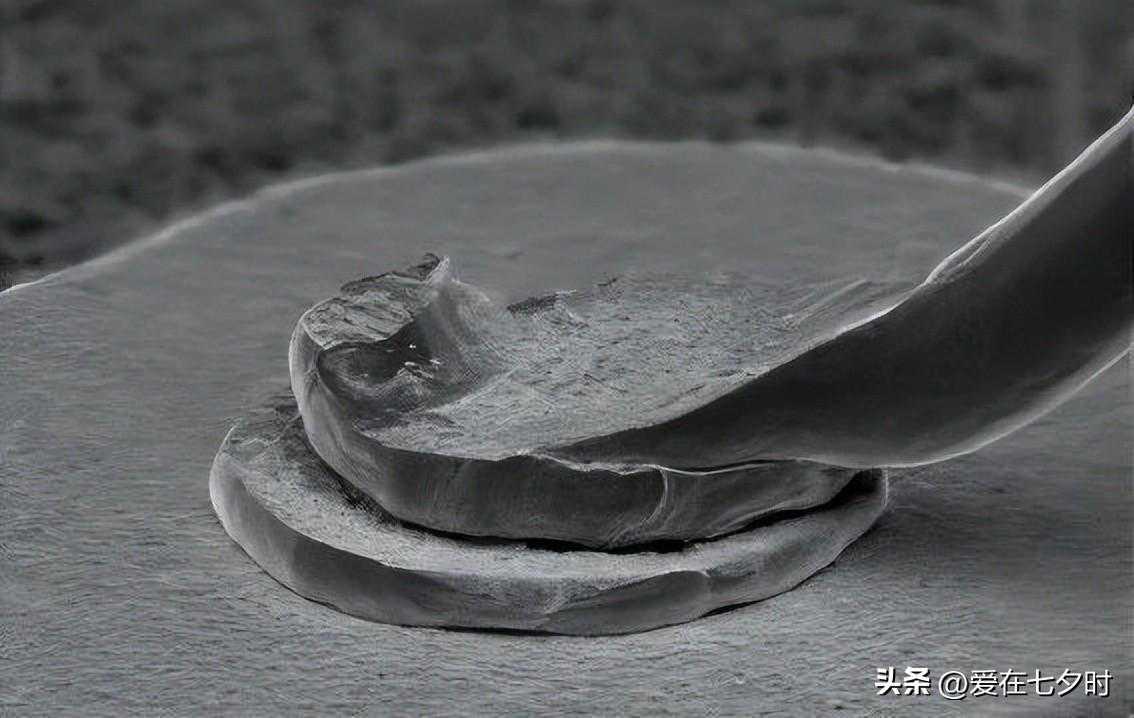

BSOB:BONDSTICHONBALL

添加图片注释，不超过140字（可选）

BBOS:BONDBALLONSTICH

BSOB的应用：

添加图片注释，不超过140字（可选）

BSOB时BONDHEAD的动作步骤：

添加图片注释，不超过140字（可选）

BSOB的两个重要参数：

1•BallOffset：设定范围:-8020,一般设定:-60

此项设定植球时，当loopbase拉起后，capillary要向何方向拉弧

添加图片注释，不超过140字（可选）

设定值为正值:代表capillary向lead的方向拉弧

设定值为负值:代表capillary向die的方向拉弧

添加图片注释，不超过140字（可选）

2•2ndBondPtOffset

此项是设定2銲点鱼尾在BALL上的偏移距离，

其单位是xyMotorStep=0.2um，一般设定：60

此参数主要目的以确保2銲点鱼尾与植球有最大的黏着面积

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

WireOffset0

添加图片注释，不超过140字（可选）

WireOffset45

添加图片注释，不超过140字（可选）

WireOffset55

添加图片注释，不超过140字（可选）

WireOffset65

添加图片注释，不超过140字（可选）

BSOBBALL

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

最佳BSOB效果

添加图片注释，不超过140字（可选）

FAB过大，BASE参数过小

添加图片注释，不超过140字（可选）

BASE参数过大

添加图片注释，不超过140字（可选）

正常

添加图片注释，不超过140字（可选）

BALL过大，STICHBASE参数过小

添加图片注释，不超过140字（可选）

BALL过小，STICHBASE参数过大

添加图片注释，不超过140字（可选）

正常

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

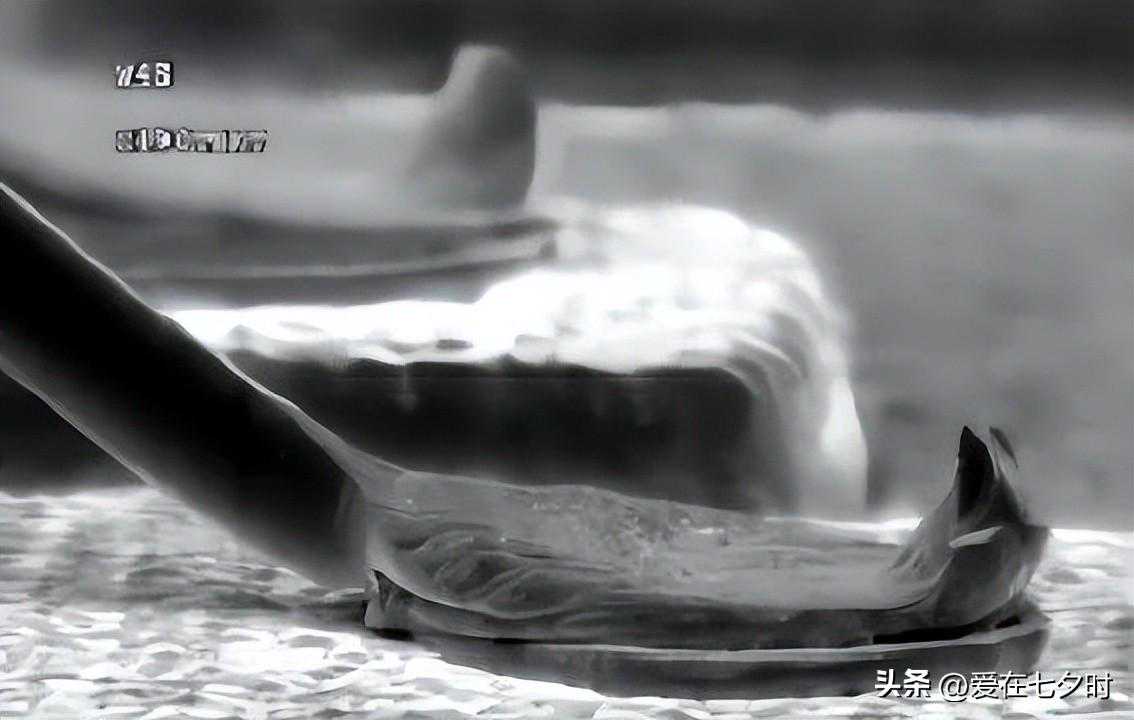

BSOB2ndstich不良

6．Wirebondingloop

添加图片注释，不超过140字（可选）

1.Q-Loop

添加图片注释，不超过140字（可选）

2.SquareLoop

添加图片注释，不超过140字（可选）

3.Pentaloop

添加图片注释，不超过140字（可选）

4.‘M’–loop

Q-LOOP轮廓及参数说明：

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

图1

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

图2

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

添加图片注释，不超过140字（可选）

图3

ReverseDistanceAngle功能在定义ReverseDistance方位

注意:假如反向拉弧的角度超过20度，可能会产生neckcrack

添加图片注释，不超过140字（可选）

好

添加图片注释，不超过140字（可选）

不好

添加图片注释，不超过140字（可选）

好

添加图片注释，不超过140字（可选）

不好

7．Wirebond不良分析

添加图片注释，不超过140字（可选）

-----END-----
