拆解3个卫星天线接收机，了解结构与芯片

闲来无事拆解三个已经废弃的劣质卫星接收机，看是否还能二次利用。废弃的原因是买来用了不到几年接收的电视卫视会越来越少，最后连广播也无法接受了，据说人家升级了，为了打击盗版。

三个内部大致相同，总的分为三大部分：主板（绿色），电源（棕色方形），屏显及交互（条形）。每个模块之间可方便拆除，当然我可利用的就是电源模块了，电源模块电压5~19V。

其中一个信号输入口用贴片简单封装，对其暴力拆解（晶振被我弄掉了）以满足好奇心，差异不大。

进行分类处理，留下可以再利用的电源其他再次做废物处理，当然如果要使用这些电源还应当稍微改动，况且我是初学者多弄弄还是有点用处的。

下面就是3块主板上芯片的简介：

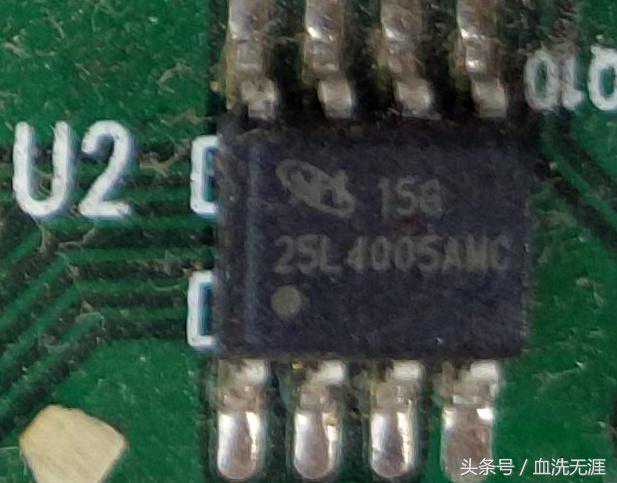

25L005AMC-15G存储器；功率0.5；存储容量512KB；贴片式8脚封装；路由器里会采用。

817-C光电耦合器；波段范围为中红外；单次脉冲式运转。

M12L16161A-7T同步动态随机存储器；存储容量16MB;贴片式50脚封装；最高频率143MHz。

ALi（扬智）M3328F卫星接收机主控，扬智科技股份有限公司成立于1987年，是全球资深的系统芯片厂商之一，曾是全球少数掌握PC周边零组件技术的IC设计公司。[感谢oo贝贝oo纠正]

IC42S16100E-7TL通信IC

DH321功率开关电源电路；直插式8引脚封装；工作电压26V；用于削弱电磁波干扰的频率。

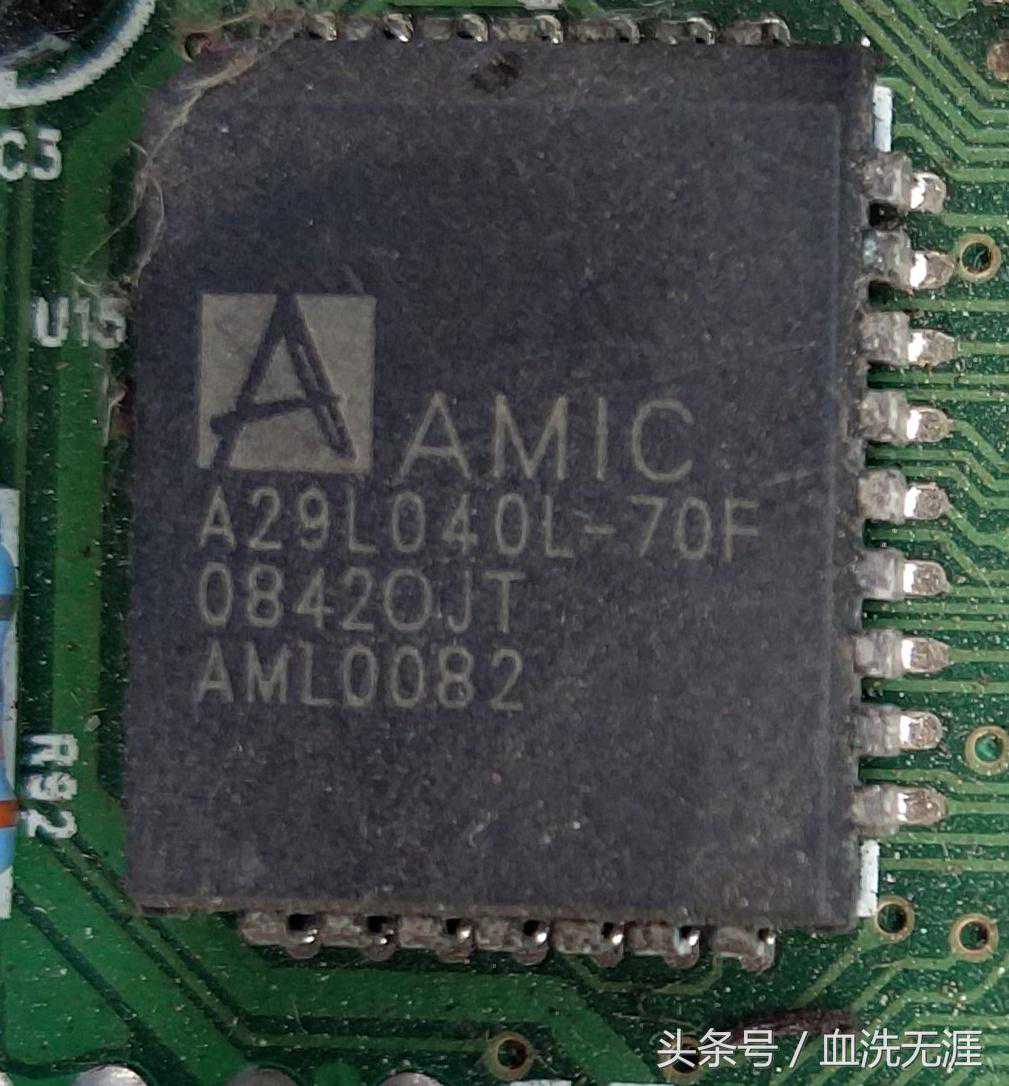

A29L040L-70F型号IC;处理数字信号，每片价格1块左右。

Q100功率开关电源电路；直插式8引脚封装；工作电压26V。

GH8211：DA（数模）转换电路，生成音频信号。

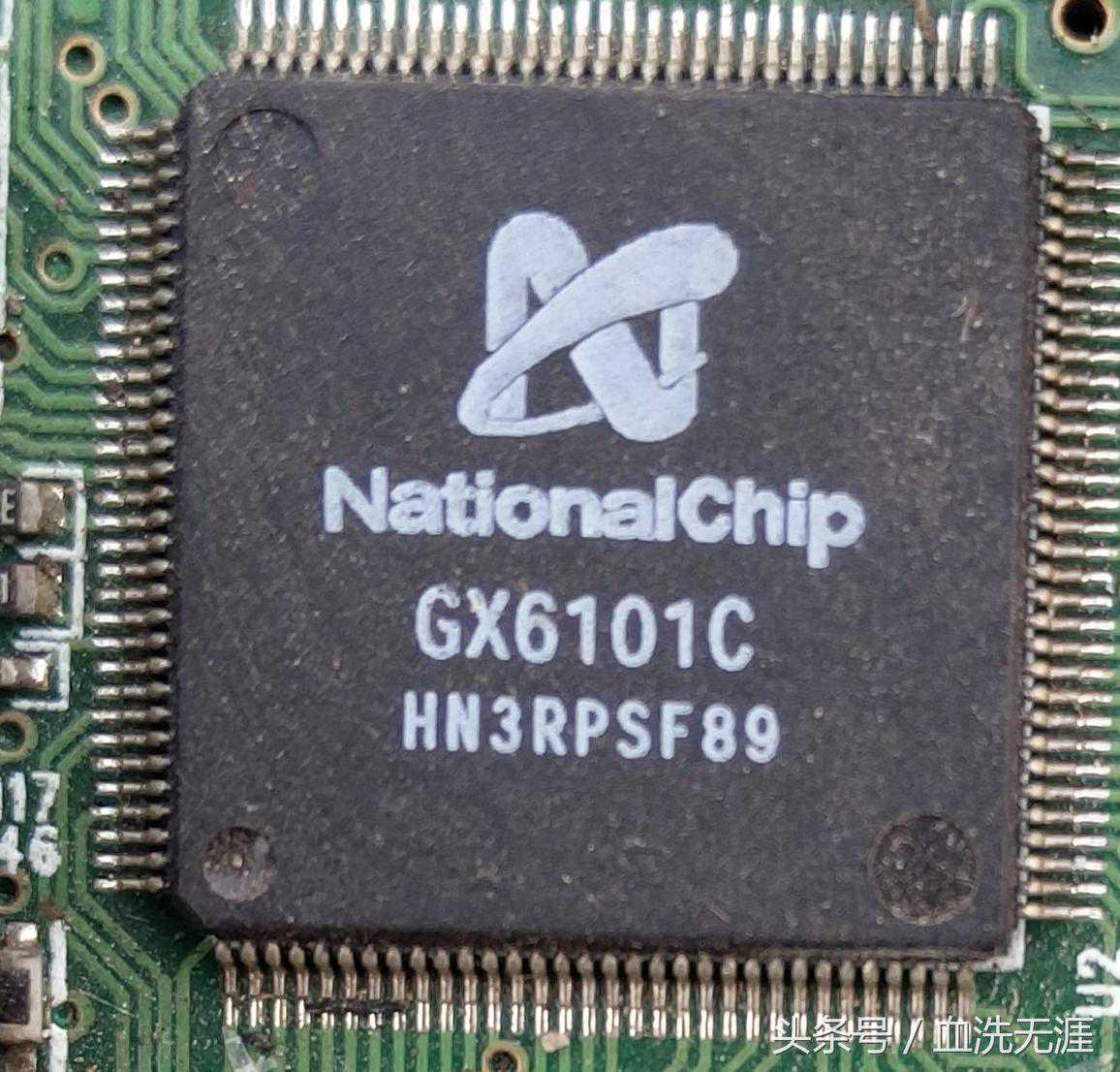

GX6101C用于接收高清信号，调星；35元左右。

M88TS2000数字微信调谐器。

RDK5810高频头，主要位于信号接口位置。

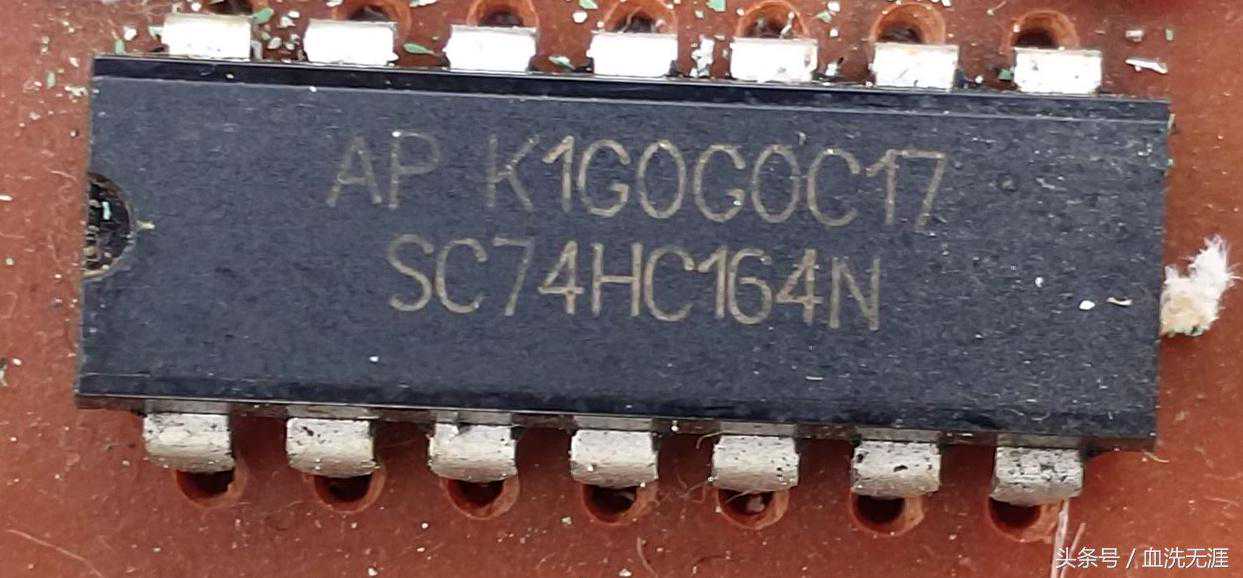

SC74HC164N8位移位寄存器；用于端口扩展。

W34063电源管理。

SD4841PWM控制电路8脚封装，电路开关频率67KHz，保护电路。

【关于芯片：资料均来自网络，仅供参考，如有错误，请明确提出】
